Aktion PV - CHECKS PLUS  Mit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach, sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere, zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf): Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → NiederohmmessungLieferumfangMessleitungsset mit 4 Krokodilklemmen MC4 Anschlussadapter 6x Batterien 1,5 V AA Speicher für 999 Messungen Auswertsoftware TOPVIEW USB-Kabel Transporttasche B2051 Handbuch Kalibrierprotokoll ISO 9000 VA507 SP-KIT Spannungskit HT4004 DC Stromzange Solar02 Datenlogger HT304K PT300N Temperaturfühler  Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Aktion bestehend aus I-V400w. PV-CHECKs & SOLAR-02I-V400wDas I-V400w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1000 V und 15 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp). die Peakleistung. der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessene und auf STC umgerechnete I-U und Leistungskennlinie werden angezeigt. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage. String. Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.PV-CHECKsMit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach. sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere. zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf): Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → NiederohmmessungSOLAR-02Externer Datenlogger zur Erfassung der Einstrahlung und PV-Modultemperatur. mit Neigungswinkel-Messfunktion Inkl. Batterien. Handbuch. Kalibrierprotokoll Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Aktion bestehend aus I-V500w. PV-CHECKs & SOLAR-02I-V500wDas I-V500w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1500 V und 15 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp). die Peakleistung. der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessene und auf STC umgerechnete I-U und Leistungskennlinie werden angezeigt. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage. String. Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.PV-CHECKsMit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach. sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere. zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf): Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → NiederohmmessungSOLAR-02Externer Datenlogger zur Erfassung der Einstrahlung und PV-Modultemperatur. mit Neigungswinkel-Messfunktion Inkl. Batterien. Handbuch. Kalibrierprotokoll Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Aktion bestehend aus I-V500w & PV-ISOTESTI-V500wDas I-V500w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1500 V und 15 A.Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessene und auf STC umgerechnete I-U und Leistungskennlinie werden angezeigt. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.PV-ISOTEST• Isolationsmessung bis 1.500V DC auch an spannungsführenden Systemen• Lokalisierung des Isolationsfehlers an einem PV-String durch die neue GFL-Funktion• Niederohmmessung (Schutzleiter) mit einem Prüfstrom > 200mA• Messung von Polarisationsindex (PI) und dielektrischem Absorptionsverhältnis (DAR)• Messung von AC-Spannungsanteilen im PV StringDas PV-ISOTEST ist eine echte Innovation in unserem exklusiven Sortiment der PV-Messgeräte! Das PV-ISOTEST ermittelt den Isolationswiderstand eines einzelnen Moduls, eines Strings oder sogar eines gesamten PV-Feldes mit einer Prüfspannung bis zu 1500V DC gemäß der EN62446 (VDE0126-23). Herkömmliche Isolationsmessgeräte benötigen aufgrund der Präsenz der String-Spannung einen geeigneten Adapter, um die positiven und negativen Anschlüsse des zu prüfenden PV Strings kurzzuschließen. Mit PV-ISOTEST ist die Verwendung eines externen Gerätes nicht erforderlich. Das PV-ISOTEST führt die Isolationsmessungen in voller Autonomie und Autarkie durch. Darüber hinaus zeigt Ihnen das PV-ISOTEST mit Hilfe der neuen GFL-Funktion (Ground Fault Locator) auch die genaue Position eines Isolationsfehlers in einem String der PV Anlage an.Lieferumfang1x I-V500w1x PV-ISOTEST1x SOLAR-02 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

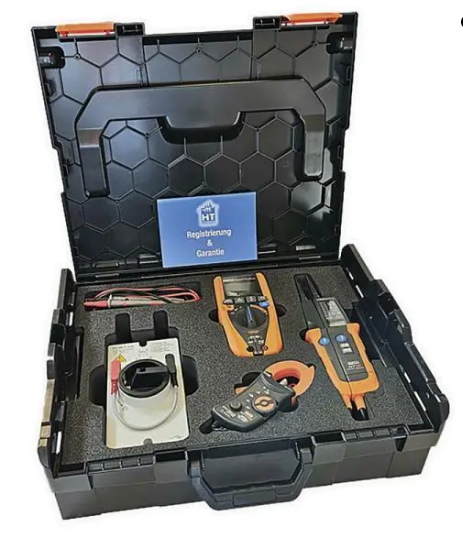

Aktion PV Service KITMit dem PV-SERVICE KIT können alle notwendigen Messungen für die Abnahme einer PV-Anlage gemäß den Vorgaben der VDE 0126 23 (EN 62446) durchgeführt werden: Leerlaufspannung messen bis 1000 V DC mit dem NEPTUNE Kurzschlussstrom bis 20 A DC mit dem NEPTUNE und dem Stromwandler HT4006 in Verbindung mit einem Kurzschlussstromschalter (im Set enthalten) Isolationsmessung 250 / 500 / 1000 V DC mit dem NEPTUNE Niederohmmessung / Durchgangsprüfung (Prüfstrom > 200 mA) mit dem NEPTUNE Um bei Bedarf auch die Spannungsfreiheit auf der AC- oder DC-Seite der PV-Anlage feststellen zu können, gehört zum Lieferumfang auch ein 2-poliger Spannungsprüfer 1000 V AC/DC (Modell HT10)NEPTUNEIsolations- & Niederohmmessung Spannung AC/DC & Drehfeldrichtung Widerstand- und Durchgangsprüfung mit Summer DC, AC TRMS, AC+DC TRMS Spannung bis 1000 V Frequenz von Spannung und / oder Strom MAX / MIN / PEAK / HOLD Funktionen präzise Anzeige mit 10.000 Punkten Autorange Messungen mit autom. AC/DC Erkennung Ermittlung des Polarisationsindex (PI) & dielektrischen Absorptionverhältnis (DAR)HT10 Taster für Lastzuschaltung große LCD Anzeige mit Beleuchtung Messstellenbeleuchtung mit weißer LED 19 mm Kontaktabstand für Einhandprüfung Sicherheit nach CAT IV 600 V, CAT III 1000 VHT4006Messbereich (40 A): 0,1 A ÷ 40 A AC/DC Messbereich (400 A): 0,5 A ÷ 400 A AC/DC Genauigkeit: ± 2,5 % rdg max. Kabeldurchmesser 30 mm Überspannungskat. CAT III 600 V, CAT IV 300 V Anschluss über Bananenstecker an das NEPTUNE, Kabel 1 mLieferumfang1x NEPTUNE 1x HT10 1x HT4006 1x Sortimo L-Boxx 1x PV MLS 125 Kurzschlussstromschalter 1x Messleitungen 1x Batterie 1x ausfüllbare Protokollvorlage1x ISO 9000 Kalibrierprotokoll (NEPTUNE)1x Bedienungsanleitung Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

EV-TEST100 Prüfadapter für E-Ladestationen1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-LadestationenDer EV-Test100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi G3 bzw. Combi G2 ist garantiert.LeistungsmerkmleUniverselle 4mm Buchsen für die Verbindung mit einem 1- oder 3 Phasen-Installations­tester mittels Messleitungen (Bananenstecker)Separate Phasenanzeige durch drei LEDs zur einfachen SpannungsüberprüfungProximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von LadekabelnControl Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A. B.C DFehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)Simulation PE-Fehler (Erdungsfehler)Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und LadestationTyp 2-Stecker für den Anschluss an der Ladestation auch bei fest angeschlossenem LadekabelMechanische VerriegelungDank der Simulation des Fahrzeugstatus es ist möglich zu überprüfen. ob ab Status B die Freigabe des Ladekabel durch die EVSE blockiert wird. (Nur für EVSE mit Verriegelungssystem)Simulation von Fehler PE und CPDurch den entsprechenden Drehschalter ist es möglich. in einer Sequenz die Unterbrechung des Schutzleiters (Fehler PE) und einen Fehler auf dem CP-Signal (Fehler E) zu simulieren.Überwachung des PWM-AusgangsDurch den Anschluss des CP-Signalausgangs an ein kompatibles HT-Messgerät über das mitgelieferte C100EV-Kabel. ist es möglich sich den Lademodus (A. B. C. D. Fehler) und den Ladestrom anzeigen zu lassen.Fahrzeugsimulation (CP):Die verschiedenen Fahrzeugzustände A bis D können über einen Drehschalter simuliert werden (gemäß IEC 61851)Kabelsimulation (PP): Die verschiedenen Codierungen für Ladekabel mit 13. 20. 32 und 63 A sowie „kein Kabel angeschlossen“ können über einen Drehschalter simuliert werden. (Nur für EVSE die diese Funktion unterstützen) Anzeige der Phasenspannungen über LEDsPrüfen von E-Ladestationen auch bei fest angeschlossenem LadekabelZur Fahrzeugsimulation (CP):Gemäß IEC 61851 können die Zustände A. B. C. D und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt.    Zustand A: kein Fahrzeug angeschlossenZustand B: Fahrzeug angeschlossen. aber nicht bereit zum LadenZustand C: Fahrzeug angeschlossen und bereit zum Laden. Belüftung des Ladebereichs nicht gefordertZustand D: Fahrzeug angeschlossen und bereit zum Laden. Belüftung des Ladebereichs gefordertZustand E: Fehler: Kurzschluss CP-PE über interne DiodeZur Kabelsimulation (PP):Es können die verschiedenen Codierungen für Ladekabel mit 13. 20. 32 und 63 A simuliert werden. Außerdem ist es möglich. den Zustand -kein Kabel- zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstande zwischen PP und PE mithilfe des Drehschalters. Gemäss IEC 61851 sind folgende Werte möglich:Kein Kabel: ∞ Ohm13 A Kabel: 1.5 k Ohm20 A Kabel: 680 Ohm32 A Kabel: 220 Ohm63 A Kabel. 100 Ohm Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

I-V400w Peakleistungs & I-U Kennlinienanalysator für PV Module & Strings bis 15A / 1000V DCDas I-V400w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max.1000V und 15A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp). die Peakleistung. der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen.Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage. String. Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW Software erweitert bzw. aktualisiert werden.Technische DatenFunktionMessbereichAuflösungGenauigkeitSpannung bis 1000 V DC (Ausführung der Messung erst ab V DC > 15 V)15.0 – 99.9 V100.0 – 1499.9 V0.1 V0.3 V±(0.5 % rdg + 2 dgt)Strom IDC0.10 – 15.00 A0.01 A±(1.0 % rdg + 2 dgt)Leistung (@ Vmpp > 30 V, Impp > 2 A) Ausführung der Messung ab Pmax > 10 W 50 ÷ 99999 W1 W±(1.0 % rdg + 6 dgt)Solare Einstrahlung (mit Referenzzelle HT304)1.0 mV – 100.0 mV0.1 mV±(1.0 % rdg + 5 dgt) Temperatur (mit Fühler PT300N)-20° C ÷ 100°C 0.1° C±(0.5 % rdg + 5 dgt)Allgemeine SPEZIFIKATIONENAnzeige:     LCD mit Hintergrundbeleuchtung, 128 x 128 Pixel Speicher:     256 Kbytes, speicherbare Kurven: > 200Spannungsversorgung Intern:     6x 1,5 V Alkaline Batterien Typ AA LR06 Auto Power Off:     nach 5 min ohne BenutzungMechanische Merkmale Abmessungen:     235 (H) x 165 (B) x 75 (T) mm Gewicht:     1,2 kg inkl. Batterien IP Klasse:     IP50 Schnittstelle:     USB und Wi-FiUmgebungsbedingungen Referenztemperatur:     23° C … ±5° C Einsatztemperatur / Feuchte:     0° C … 40° C / < 80 % RH Lagertemperatur / Feuchte:     -10° C … +60° C / < 80 % RHNormenstandard Elektrische Sicherheit:     IEC / EN 61010-1 Messungen:     IEC / EN 60891 Isolation/Verschmutzungsgrad:     Klasse 2 (doppelte Isolation) / 2 Überspannungskategorie:      CAT II 1000 V, CAT III 300 V gegen Erde, max. 1000 V zwischen den Eingängen bzw. 1500 V beim I-                                                                V500wFunktionenPeakleistung (bei STC) und die aktuell gemessene Leistung (MPP)Kurzschlussstrom Isc und Leerlaufspannung Uoc. sowie Impp und UmppFüllfaktor FF in %eine grafische Darstellung der U-I und PWR Kennlinie bei OPC und STCdas Gesamtergebnis der Prüfung OK / NOKAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptionales ZubehörSolar-02Sortimo L-Boxx HTKIT PV-CLieferumfang1x Lesitungsanalysator I-V400w1x Geräteschutzkoffer1x Duo-Einstrahlungssensor1x Temperatursensor1x Inklinometer1x 4 Messleitungen1x 4 Krokodilklemmen1x Messadapter MC31x Messadapter MC41x 6 Batterien 1.5V (Typ AA)1x USB-Kabel1x CD-ROM. Inhalt: TOPVIEW Auswertesoftware1x Bedienungsanleitung1x Kalibrierprotokoll Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

I-V500w Peakleistungs & I-U Kennlinienanalysator für PV Module & StringsVerringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung. um die Prüfdauer bis zu 75% zu verringern!Warum I-V500w?1500 V & 15 A: Geeignet für die neuesten PV-Anlagen mit 1500 V DC Stringsspannung. Kompakt, handlich, schnell: Die Kennlinienmessung benötigt nur wenige Sekunden. Die Messergebnisse werden sofort mit der OK oder NOT OK Anzeige bewertet. Multi-String Auto Start: Die Messung dauert nur ein paar Sekunden, speichern Sie die Daten und gehen weiter zum nächsten String. Wi-Fi Verbindung: Verbinden Sie Ihr Smartphone oder Tablet, downloaden und analysieren Sie Ihre Messergebnisse mit einigen exklusiven Hilfsmitteln: Fehler-Assistent, Jump-Funktion und viele mehr in der App HTANALYSIS™.Multi-String Auto StartVerringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung, um die Prüfdauer bis zu 75 % zu verringern! Mit dem KITKELVIN, das aus 2 Messleitungen für den Einzelanwender besteht, wird das direkte Wechseln von String zu String ermöglicht. In Verbindung mit der Auto Start Funktion wird die Messung immer dann automatisch gestartet, sobald der Anwender die Messsonden mit dem Modul oder String unter Spannung (VOC) verbindet. Alles was Sie brauchen ist das KITKELVIN Messleitungsset.Speicher und ModuldatenbankKein externer Speicher notwendig. Der interne Speicher kann bis zu 249 Kennlinienmessungen speichern (mit je 128 Messpunkten) und bis zu 999 VOC & ISC Messungen speichern. Die intuitive Bedienoberfläche bietet einen einfachen Zugriff auf alle gespeicherten Daten mit Kennlinien, Leistungskurven und tabellarischen Werten. Das Kennlinienmessgerät speichert die STC Kenndaten von bis zu 30 Modulen und stellt sicher, dass alle benötigten Moduldaten vor Ort vorhanden sind. Für den Arbeitstag sind Sie somit immer perfekt vorbereitet! Messergebnisse (OPC & STC) Die vor Ort bei der Kennlinienmessung unter Betriebsbedingungen (OPC) gemessenen Spannungs- & Stromwerte werden unter Berücksichtigung der laut Datenblatt im Messgerät hinterlegten Moduldaten und den gemessenen Umweltparametern (Einstrahlung & Temperatur) im Messgerät auf STC (Standard Test Bedingung) hochgerechnet und als Kennline oder Einzwerte dargestellt.FunktionenI-U Kennlinienmessung bis 1500V/15A**Leistungsmessung der Module und StringsLeerlaufspannung (VOC) bis 1500VKurzschlussstrom (ISC) bis 15AEinstrahlungsmessung mit HT304N Duo-ReferenzzelleUmgebungs & Modultemperatur mit PT300N Fühler***Temperatur & Einstrahlungsmessung mit kabellosem Datenlogger Solar 02***Keine Entfernungsbeschränkung mit Solar 02** 1000 V/15 A oder 1500 V/10 A*** siehe Standard oder optionales ZubehörAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenDokumentation mit TopView™ SoftwareMessungen an der PV-Anlage sind meist nur der Begin des Projektes. Kunden möchten wissen, ob die PV-Anlage wie vorgegeben arbeitet. Die HT Software, TopView erleichtert Ihnen die Erstellung von Dokumentationen. Einfacher Download, Änderung der Datenfeld-Bezeichnungen, Analyse- und Anzeigeeinstellungen ist ganz nach Ihren Wünschen möglich. Sie können Strings und Module von Jahr zu Jahr vergleichen, um den Zustand der PV-Anlage zu ermitteln bzw. zu vergleichen. Zusätzlich beinhaltet die Software Topview Standardvorlagen für eine professionelle Protokollierung. Oder mit der Kostenlosen Download App HT Analysis 2™ für iOs & Andoid Geräteoptionales ZubehörSolar-2Sortiomo L-Boxx HTKIT PV-CLieferumfang1x Messgerät I-V500w4x Messleitungen4x Krokodilklemmen1x Messadapter MC31x Messadapter MC41x Duo-Einstrahlungssensor HT304N1x Temperatursensor1x Inklinometer M3041x Geräteschutzkoffer1x Arbeittschutztasche mit Tragegurt1x PC-Software TOPVIEW1x USB-Kabel1x CD-ROM. Inhalt: Bedienungsanleitung1x Kurzbedienungsanleitung1x Kalibrierzertifikat1x Kalibrierzertifikat für HT304N Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

I-600Das I-V600 ermöglicht die Ermittlung der I-U-Kennlinie und der wichtigsten charakteristischen Parameter sowohl eines einzelnen PV-Moduls als auch von Modulstrings für PV-Anlagen bis zu einem Maximum von 1500 V und 40 A DC. Für die Messung und Auswertung der I-U-Kennlinie verwendet das I-V600 eine interne Moduldatenbank, die vom Benutzer jederzeit aktualisiert werden kann. Messung der I-U-Kennlinie an Modulen/Strings von PV-Anlagen gemäß IEC/EN60891 Messung von Leerlaufspannung & Kurzschlussstrom Voc/Isc bis zu 1500 V/40 A DC gemäß IEC/EN62446 Geeignet für Mono- & Bifaziale PV-Module Datenbank mit mehr als 30.000 PV-Modulen, die in Verbindung mit der neuen HT-AGORA Software verwaltet werden kann (herunterladbar im Downloadbereich) Temperatur & Einstrahlungsmessung mit Datenlogger SOLAR-03 (100m Reichweite) Der Vergleich zwischen den gemessenen Daten und den Nenndaten ermöglicht es, sofort festzustellen, ob der String oder das Modul die vom Hersteller angegebenen Leistungsdaten einhält. Die Ermittlung der I-U-Kennlinie kann auch durch eine dezentrale Einstrahlungs- und Temperaturmessung mit Hilfe der Remote-Einheit SOLAR-03 (externer Datenlogger) unter Ausnutzung der Bluetooth-Verbindung mit der Master-Einheit erfolgen. Auch beim I-V600 ist die Anzeige der IV-Kurve auf dem großen farbigen Touch-Display am Ende des Tests ein sehr deutlicher Hinweis darauf, ob die vom Modulhersteller angegebenen Spezifikationen eingehalten werden oder nicht.Technische DatenFunktionMessbereichAuflösungGenauigkeit*Spannung V DC3 ÷ 1500 V1 V±(1.0 % rdg + 6 dgt)I-U Kennlinie (Spannung)**15 ÷ 1500 V DC0,1 V±(0.2 % Voc) @OPC ±(4.0 % rdg + 2 dgt) @STCI-U Kennlinie (Strom)**0.20 ÷ 40.00 A DC0,01 A±(0.2 % Isc) @OPC ±(4.0 % rdg + 2 dgt) @STCI-U Kennlinie (Leistung)**50 ÷ 9999 W 10.00 kW – 99.99 kW***1 W 0,01 kW±(1.0 % rdg + 6 dgt) @OPC ±(4.0 % rdg + 2 dgt) @STCSolare Einstrahlung (mit SOLAR-03 und Referenzzelle HT305)0 – 1400 W/m21 W±(1.0 % rdg + 3 dgt)Temperatur (mit SOLAR-03 und Fühler PT305)-40° C – 99,9° C0,1° C±(1 % rdg + 0,1° C)(*) VDC Spannung ≥ 30 V und Modulkapazität &lt; 30 μF (**) Ausführung der Messung ab I < 0,2 A DC und U < 15 V DC (***) Die maximal messbare Leistung berücksichtigt einen Füllfaktor von 0,7 =< Pmax = 1500 V x 40 A x 0,7 = 42,00 kWAllgemeine SPEZIFIKATIONENAnzeigeFarb-TFT, Touchscreen 7“, 800 x 480 Pixel SpeicherSpeicherkarte, max. 32 GB, max. 9999 TestsSpannungsversorgung Intern8x 1,5 V Typ AA oder 8x 1,2 V Typ AA NiMH Akku Extern100 – 440 V AC / 15 V DC, 50/60 Hz, CAT IV 300 V Auto Power OFFnach 10 min ohne BenutzungSchnittstelleUSB Typ-C und WiFiSOLAR-03 Kommunikation Bluetooth (max. Entfernung 100 m im Freien)Mechanische Merkmale Abmessungen336 x 300 x 132 mm Gewicht5,5 kgGewicht5,5 kgMechanischer SchutzIP67 (Gehäuse geschlossen), IP40 (offenes Gehäuse)Umgebungsbedingungen Referenztemperatur23° C ± 5° C Betriebstemperatur-10° C ÷ 50° CLagertemperatur / Feucht-20° C ÷ 60° C / &lt; 80 % relative LuftfeuchtigkeitNormenstandard Elektrische SicherheitIEC/EN 61010-1, 61010-2-030 Messungen (I-U-Test)IEC 60891, IEC/EN 60904-1-2 Messungen (IVCK-Test)IEC/EN 62446, EN 60904-1-2ÜberspannungskategorieCAT III 1500 V DC gegen Erde, max. 1500 V DC zwischen den EingängenLieferumfang1x I-600 1x BORZAINO – HT-Rucksack 1x SOLAR-03 – externer Datenlogger 1x HT305 – Referenzzelle 1x PT305 – Temperaturfühler 1x M304 – Inklinometer 1x A0061 – externer Ladestecker 1x 8x Akkus AA 1,2 V 1x KITPVMC415 – Set aus 2 MC4-Kabeln, 3 m, inkl. 2 Adapterklemmen 1x SP-2003 – Koffer-Schultergurt1x HT-AGORA – Protokollsoftware 1x C2010 – USB-A / USB C Verbindungskabel 1,5 m 1x CF832 – MicroSD Card 32 GB 1x Kurzanleitung 1x Kalibrierprotokoll ISO 9000 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

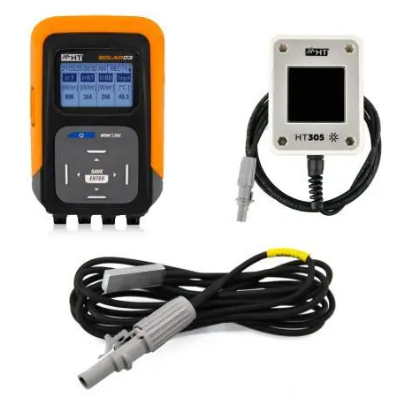

KIT-PVCPRO Zubehörset bestehend aus Solar-03 + HT305 + PT305 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

PV-CHECKs PV-Installationstester gemäß VDE 0126-23 (EN 62446) bis 15A DCMit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach. sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere. zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf):Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → NiederohmmessungTechnische DatenFunktionMessbereichNiederohmmessung / Durchgangsprüfung0,00 Ω … 199 ΩIsolationsmessung250 / 500 / 1000 V DC0,01 MΩ … 199 MΩStrommessung DC0.1 … 15.00 ASpannungsmessung DC5.0 … 999 VTemperatur mit Fühler PT300N (optionales Zubehör)– 20.0 … 100° CEinstrahlung mit Duo-Referenzzelle HT304K (optionales Zubehör)0 W/m² – 1400 W/m²Strommessung mit Stromzange HT4004 (optionales Zubehör)2 wählbare Messbereiche 10 A, 100 A DCLeistungsmessung0 W … 999 kWMessintervallvon 5 sec bis 60 min wählbarSchnittstelleoptisch isoliert auf USBSpeicherplätzefür 999 Messwerte und AufzeichnungenSpannungsversorgung6x 1,5 V Typ AAAGewicht / Abmessungen H x B x T1.200 g / 235 x 165 x 75 mmÜberspannungskategorieCAT III 300 V – CAT 1000 VNormen: Alle Messungen gemäß VDE 0413 (EN 61557) Teil 1, 2, 4 und IEC/EN 62446, VDE 0126-23Technische MerkmaleIsolationswiderstandsmessung 250/500/1000V DCmit Riso Einzelmessung + oder – gegen ErdeDurchgangsprüfung / Niederohmmessung RpeLeerlaufspannungsmessung Uoc bis 1000V DCKurzschlussstrommessung Isc bis 15A DCautomatische Anzeige der SpannungspolaritätErgebnisanzeige OK / Nicht OKFunktionstest & Leistungsmessung DC bis 100ADatenlogger FunktionDC Wirkungsgrad (optional mit Referenzzelle HT304N)Temperaturmessung (optional mit Fühler PT300N)Einstrahlungsmessung (optional mit Referenzzelle HT304N)inkl. Messwertspeicher für 999 Messungeninkl. USB SchnittstelleAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Pv-Installationstester PV-CHECKs1x DC Stromwandler HT40041x 4 Messleitungen1x 4 Krokodilklemmen 1x Anschlussadapter MC31x Anschlussadapter MC41x 6 Batterien 1.5V (Typ AA)1x PC-Software TOPVIEW1x USB-Kabel1x Transporttasche1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

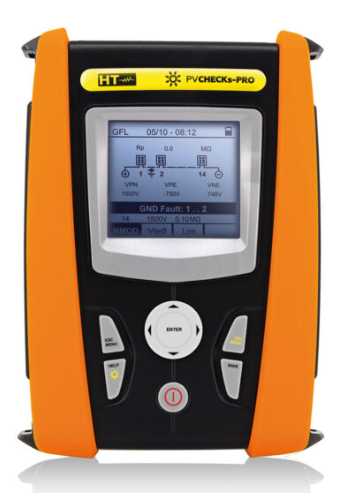

Der PV-CHECKs Pro ist ein Installationstester für Photovoltaik-Anlagen, der sowohl in der 1000 Volt Ebene, als auch in der 1500 Volt Ebene bis zu einem Kurzschlussstrom von 40A DC eingesetzt werden kann und damit neue Maßstäbe setzt! PV-CHECKs Pro ist die Komplettlösung zur Erfüllung der IEC 62446-1-Standards (DIN VDE 0126-23) für alle gängigen Tests in der Kategorie 1. PV-CHECKs Pro führt sowohl an einseitigen als auch an bifazialen PV-Modulen alle erforderlichen Tests zur Inbetriebnahme einer PV-Anlage gemäß IEC 62446-1 in automatischer Reihenfolge durch. Mit einem einzigen Tastendruck auf die GO-Stop-Taste werden folgende Messungen nacheinander durchgeführt: Polaritätstest Durchgängigkeit des Potentialausgleichsleiter Ermittlung der Isolationswiderstände Riso Ermittlung der Leerlaufspannung Voc bis 1500 V DC Ermittlung des Kurzschlussstroms Isc bis 40 A DC Mono- & bifaziale PV Module Gemäß EN 62446-1 vergleicht PV-CHECKs-Pro den gerade gemessenen String mit den zuvor gemessenen Strings, um Spannungs- und Stromunterschiede, die außerhalb der vorgegebenen Toleranzen liegen, zu bewerten. Durch Messung der Sonneneinstrahlung (optionale Referenzzelle erforderlich) und der PV-Modultemperatur (optionaler Temperaturfühler erforderlich) mit dem externen Datenlogger SOLAR 03 kann das PV-CHECKs Pro die gemessenen Werte von Voc-OPC und Isc-OPC auf die STC (Standardtestbedingungen: 1000 W/m2, 25 °C, AM 1,5) hochrechnen, um diese dann mit den angegebenen Nennwerten aus den Moduldatenblätter des Herstellers zu vergleichen. Nach jeder Messung zeigt der PV-CHECKs Pro das Ergebnis der Messung im Display an, mit entsprechender Bewertung (OK/Nicht OK). Sonderfunktion GFL: Lokalisierung des Isolationsfehlers an einem PV-String (Ground-Fault-Location) Neben dem weiten Einsatzbereich (1500 V DC /40 A DC) zeichnet sich das PV-CHECKs Pro durch die neue GFL Funktion zur Fehlerortung von Isolationsfehlern aus. Mit Hilfe der Ground Fault Locator (GFL) Funktion können Isolationsfehler nicht nur grundsätzlich festgestellt, sondern auch präzise lokalisiert werden. Das PV-CHECKs Pro zeigt die vermutete Position einer Störung innerhalb eines Strings im Display an.LeistungsmerkmaleDurchgangsprüfung der Schutzleiter mit 200mA(VDE 0413 Teil 4 /EN61557-4)Polaritätsmessung✔Leerlaufspannung Voc an PV-Modulen und StringsMax 1500 V DCKurzschlussstrom Isc an PV-Modulen und StringsMax. 40 AIsolationsmessung am PV Modul oder PV String250 V, 500 V, 1000 V, 1500 V DC (EN61557-2)Verwendung der SOLAR-03-Datenloggers mit Bluetooth-VerbindungReichweite 100 mEinstrahlungsmessung mit optionaler Referenzzelle HT305Nur mit SOLAR-03 – (optionales Zubehör)Temperaturmessung PV Modul & Umgebung mit optionalem SensorNur mit SOLAR-03 – (optionales Zubehör)Messung des Polarisationsindex P.I✔Dielektrisches Absorptionsverhältnis D.A.R.✔GFL-Funktion zum Lokalisieren des Isolationsfehlers✔MesskategorieCAT III 1000 V AC, CAT III 1500 VDCLCD mit Hintergrundbeleuchtung✔Speicherkapazität999 MessungenSchnittstellenWifi & Optisch/USB für PCAuto-Power off✔Online-Bildschirmhilfe✔Abmessungen (LxBxH)235 x 165 x 75 mm Gewicht (mit Batterie)1200 gr.Richtlinien / NormenCE MARK IEC/EN61010-031 IEC/EN61010-1 IEC/EN61010-2-034 IEC/EN61187 IEC/EN61326-1 IEC/EN61557-1 IEC/EN61557-2 IEC/EN61557-4 IEC/EN62446-1Technische DatenDurchgangsprüfung der Schutzleiter mit 200 mAVDE 0413 Teil 4 / (EN61557-4)Polaritätsmessung✔Leerlaufspannung Voc an PV-Modulen und Stringsmax. 1500 V DCKurzschlussstrom Isc an PV-Modulen und Stringsmax. 40 AIsolationsmessung am PV-Modul oder PV-String250 V, 500 V, 1000 V, 1500 V DC (EN61557-2)Verwendung der SOLAR-03-Datenloggers mit Bluetooth-VerbindungReichweite 100 mEinstrahlungsmessung mit optionaler Referenzzelle HT305nur mit SOLAR-03 (optionales Zubehör)Temperaturmessung PV Modul & Umgebung mit optionalem Sensornur mit SOLAR-03 (optionales Zubehör)Messung des Polarisationsindex P.I✔Dielektrisches Absorptionsverhältnis D.A.R.✔GFL-Funktion zum Lokalisieren des Isolationsfehlers✔Messkategorie CAT III 1000 V AC, CAT III 1500 VDC LCD mitHintergrundbeleuchtung✔Speicherkapazität999 MessungenSchnittstellenWi-Fi & optisch/USB für PCAuto-Power OFF / Online-Bildschirmhilfe✔Abmessungen (L x B x H)235 x 165 x 75 mmGewicht (mit Batterie)1.200 gLieferumfang1x PV-CHECKs Pro 1x KIT3PRO15 Set mit 2 Sicherheitsmessleitungen & 2 Krokodilklemmen 1x KITPCMC415 Set mit 2 Sicherheitsmessleitungen & 2 Messleitungsadaptern 1x Akku-Ladegerät 2 x 6 Akkus AA 1x SP5100 Umhängegurt 1x C2006 optisches USB Kabel 1x Topview Software 1x Kurz-Bedienungsanleitung 1x VA507 Schutzkoffer Kalibrierprotokoll ISO9000optionales ZubehörKIT PVC-PROSolar-03HT305PT305 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
