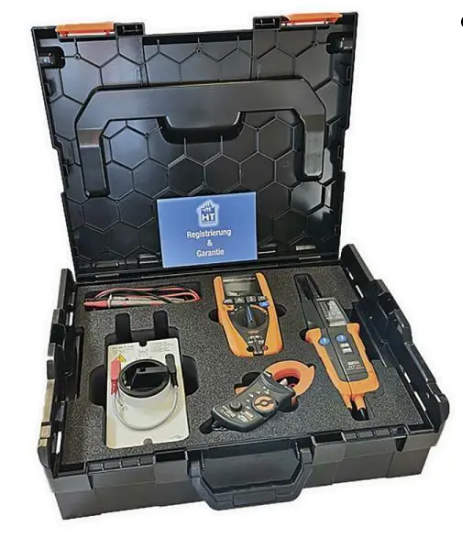

Mit dem PV-SERVICE KIT können alle notwendigen Messungen für die Abnahme einer
PV-Anlage gemäß den Vorgaben der VDE 0126 23 (EN 62446) durchgeführt werden:
Leerlaufspannung messen bis 1000 V DC mit dem NEPTUNE
Kurzschlussstrom bis 20 A DC mit dem NEPTUNE und dem Stromwandler HT4006 in Verbindung mit einem Kurzschlussstromschalter (im Set enthalten)
Isolationsmessung 250 / 500 / 1000 V DC mit dem NEPTUNE
Niederohmmessung / Durchgangsprüfung (Prüfstrom > 200 mA) mit dem NEPTUNE
Um bei Bedarf auch die Spannungsfreiheit auf der AC- oder DC-Seite der
PV-Anlage feststellen zu können, gehört zum Lieferumfang auch ein 2-poliger
Spannungsprüfer 1000 V AC/DC (Modell HT10)
NEPTUNE
Isolations- & Niederohmmessung
Spannung AC/DC & Drehfeldrichtung
Widerstand- und Durchgangsprüfung mit Summer
DC, AC TRMS, AC+DC TRMS Spannung bis 1000 V
Frequenz von Spannung und / oder Strom
MAX / MIN / PEAK / HOLD Funktionen
präzise Anzeige mit 10.000 Punkten
Autorange Messungen mit autom. AC/DC Erkennung
Ermittlung des Polarisationsindex (PI) & dielektrischen Absorptionverhältnis (DAR)
HT10
Taster für Lastzuschaltung
große LCD Anzeige mit Beleuchtung
Messstellenbeleuchtung mit weißer LED
19 mm Kontaktabstand für Einhandprüfung
Sicherheit nach CAT IV 600 V, CAT III 1000 V
HT4006
Messbereich (40 A): 0,1 A ÷ 40 A AC/DC
Messbereich (400 A): 0,5 A ÷ 400 A AC/DC
Genauigkeit: ± 2,5 % rdg
max. Kabeldurchmesser 30 mm
Überspannungskat. CAT III 600 V, CAT IV 300 V
Anschluss über Bananenstecker an das NEPTUNE, Kabel 1 m
Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten.
Für Druck-/Schreibfehler übernehmen wir keine Haftung.
