I-600Das
I-V600 ermöglicht die Ermittlung der I-U-Kennlinie und der wichtigsten charakteristischen Parameter sowohl eines einzelnen PV-Moduls als auch von Modulstrings für PV-Anlagen bis zu einem Maximum von 1500 V und 40 A DC.
Für die Messung und Auswertung der I-U-Kennlinie verwendet das
I-V600 eine interne Moduldatenbank, die vom Benutzer jederzeit aktualisiert werden kann.
- Messung der I-U-Kennlinie an Modulen/Strings von PV-Anlagen gemäß IEC/EN60891
- Messung von Leerlaufspannung & Kurzschlussstrom Voc/Isc bis zu 1500 V/40 A DC gemäß IEC/EN62446
- Geeignet für Mono- & Bifaziale PV-Module
- Datenbank mit mehr als 30.000 PV-Modulen, die in Verbindung mit der neuen HT-AGORA Software verwaltet werden kann (herunterladbar im Downloadbereich)
- Temperatur & Einstrahlungsmessung mit Datenlogger SOLAR-03 (100m Reichweite)
Der Vergleich zwischen den gemessenen Daten und den Nenndaten ermöglicht es, sofort festzustellen, ob der String oder das Modul die vom Hersteller angegebenen Leistungsdaten einhält. Die Ermittlung der I-U-Kennlinie kann auch durch eine dezentrale Einstrahlungs- und Temperaturmessung mit Hilfe der Remote-Einheit SOLAR-03 (externer Datenlogger) unter Ausnutzung der Bluetooth-Verbindung mit der Master-Einheit erfolgen.

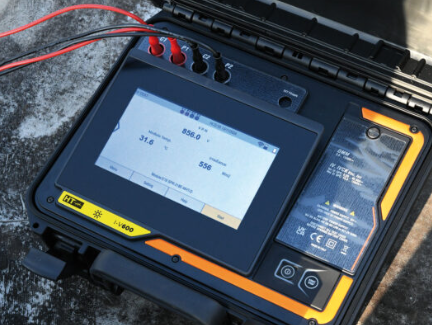

Auch beim I-V600 ist die Anzeige der IV-Kurve auf dem großen farbigen Touch-Display am Ende des Tests ein sehr deutlicher Hinweis darauf, ob die vom Modulhersteller angegebenen Spezifikationen eingehalten werden oder nicht.
Technische Daten
Funktion | Messbereich | Auflösung | Genauigkeit* |
| Spannung V DC | 3 ÷ 1500 V | 1 V | ±(1.0 % rdg + 6 dgt) |
| I-U Kennlinie (Spannung)** | 15 ÷ 1500 V DC | 0,1 V | ±(0.2 % Voc) @OPC
±(4.0 % rdg + 2 dgt) @STC |
| I-U Kennlinie (Strom)** | 0.20 ÷ 40.00 A DC | 0,01 A | ±(0.2 % Isc) @OPC
±(4.0 % rdg + 2 dgt) @STC |
| I-U Kennlinie (Leistung)** | 50 ÷ 9999 W
10.00 kW – 99.99 kW*** | 1 W
0,01 kW | ±(1.0 % rdg + 6 dgt) @OPC
±(4.0 % rdg + 2 dgt) @STC |
Solare Einstrahlung (mit SOLAR-03
und Referenzzelle HT305) | 0 – 1400 W/m2 | 1 W | ±(1.0 % rdg + 3 dgt) |
| Temperatur (mit SOLAR-03 und Fühler PT305) | -40° C – 99,9° C | 0,1° C | ±(1 % rdg + 0,1° C) |
(*) VDC Spannung ≥ 30 V und Modulkapazität < 30 μF
(**) Ausführung der Messung ab I < 0,2 A DC und U < 15 V DC
(***) Die maximal messbare Leistung berücksichtigt einen Füllfaktor von 0,7 =< Pmax = 1500 V x 40 A x 0,7 = 42,00 kW
Allgemeine SPEZIFIKATIONEN
| Anzeige | Farb-TFT, Touchscreen 7“, 800 x 480 Pixel
|
| Speicher | Speicherkarte, max. 32 GB, max. 9999 Tests |
Spannungsversorgung
Intern | 8x 1,5 V Typ AA oder 8x 1,2 V Typ AA NiMH Akku
|
| Extern | 100 – 440 V AC / 15 V DC, 50/60 Hz, CAT IV 300 V
|
| Auto Power OFF | nach 10 min ohne Benutzung |
| Schnittstelle | USB Typ-C und WiFi |
| SOLAR-03 Kommunikation
| Bluetooth (max. Entfernung 100 m im Freien) |
Mechanische Merkmale

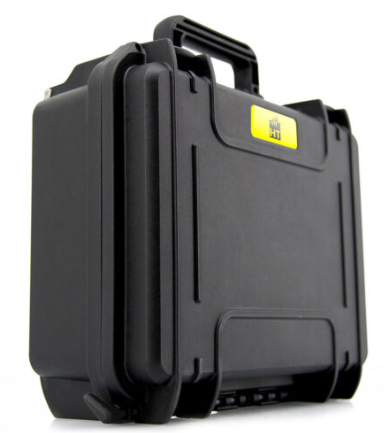

Abmessungen | 336 x 300 x 132 mm
|
| Gewicht | 5,5 kg |
| Gewicht | 5,5 kg |
| Mechanischer Schutz | IP67 (Gehäuse geschlossen), IP40 (offenes Gehäuse) |
Umgebungsbedingungen
Referenztemperatur | 23° C ± 5° C
|
| Betriebstemperatur | -10° C ÷ 50° C |
| Lagertemperatur / Feucht | -20° C ÷ 60° C / < 80 % relative Luftfeuchtigkeit |
Normenstandard
Elektrische Sicherheit | IEC/EN 61010-1, 61010-2-030
|
| Messungen (I-U-Test) | IEC 60891, IEC/EN 60904-1-2
|
| Messungen (IVCK-Test) | IEC/EN 62446, EN 60904-1-2 |
| Überspannungskategorie | CAT III 1500 V DC gegen Erde, max. 1500 V DC zwischen den Eingängen |
Lieferumfang
1x I-600
1x BORZAINO – HT-Rucksack
1x SOLAR-03 – externer Datenlogger
1x HT305 – Referenzzelle
1x PT305 – Temperaturfühler
1x M304 – Inklinometer
1x A0061 – externer Ladestecker
1x 8x Akkus AA 1,2 V
1x KITPVMC415 – Set aus 2 MC4-Kabeln, 3 m, inkl. 2 Adapterklemmen
1x SP-2003 – Koffer-Schultergurt
1x HT-AGORA – Protokollsoftware
1x C2010 – USB-A / USB C Verbindungskabel 1,5 m
1x CF832 – MicroSD Card 32 GB
1x Kurzanleitung
1x Kalibrierprotokoll ISO 9000
