BeschreibungErdungsprüfzangen - etwas anders…Mit der Erdungsprüfzange C.A 6416, die in ihrem Transportkoffer geliefert wird, können die Schleifenwiderstände von Erdungen schnell gemessen werden. Die C.A 6416 ist für 600 V CAT IV ausgelegt und zeigt die Kontaktspannung mit einem Alarm für Gefahrenspannungen an und sorgt damit während der Messungen für zusätzliche Sicherheit.Die Verwendung wird durch ergonomische Innovationen erleichtert: ein Kraft kompensierendes System bedeutet, dass zum Offenhalten der Zange nur ein geringer Kraftaufwand notwendig ist und mit einer OLED-Anzeige wird unter allen Helligkeitsbedingungen eine Ablesbarkeit aus einem 180°-Winkel sichergestellt.Durch den automatischen Pre-HOLD-Modus bei geöffneter Zange und die automatische Kalibrierung der Eisenspalte bei anliegender Spannung wird eine optimale Auswertung der mit der Zange gemessenen Werte sichergestellt.Folgende Werte können gleichzeitig angezeigt werden:Impedanz und Fehlerstrom (Ω+A)KontaktspannungWiderstands- und induktiver Anteil der gemessenen ErdungsimpedanzMit der Zange können außerdem Impedanzen, die auf eine nahe der Netzfrequenz gelegene Frequenz umgerechnet wurden, angezeigt werden. Somit werden Messfehler bei kleinen Widerständen verringert.Technische Daten:Große Messbereiche: 1500 Ω / 500 µH / 40 AAlarme für Ω, A und VAutomatischer Pre-HOLD-Modus bei geöffneter ZangeSpeicher für 300 MessungenEchtzeituhr für ZeitstempelungAutomatische Kalibrierung der Eisenspalte beim StartWarnsummer und automatisches AbschaltenTechnische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

BeschreibungErdungsprüfzangen - etwas anders…Mit der Erdungsprüfzange C.A 6417, die in ihrem Transportkoffer geliefert wird, können die Schleifenwiderstände von Erdungen schnell gemessen werden. Die C.A 6417 ist für 600 V CAT IV ausgelegt und zeigt die Kontaktspannung mit einem Alarm für Gefahrenspannungen an und sorgt damit während der Messungen für zusätzliche Sicherheit.Die Verwendung wird durch ergonomische Innovationen erleichtert: ein Kraft kompensierendes System bedeutet, dass zum Offenhalten der Zange nur ein geringer Kraftaufwand notwendig ist und mit einer OLED-Anzeige wird unter allen Helligkeitsbedingungen eine Ablesbarkeit aus einem 180°-Winkel sichergestellt.Durch den automatischen Pre-HOLD-Modus bei geöffneter Zange und die automatische Kalibrierung der Eisenspalte bei anliegender Spannung wird eine optimale Auswertung der mit der Zange gemessenen Werte sichergestellt.Folgende Werte können gleichzeitig angezeigt werden:Impedanz und Fehlerstrom (Ω+A)KontaktspannungWiderstands- und induktiver Anteil der gemessenen ErdungsimpedanzMit der Zange können außerdem Impedanzen, die auf eine nahe der Netzfrequenz gelegene Frequenz umgerechnet wurde, angezeigt werden. Somit werden Messfehler bei kleinen Widerständen verringert.Mit der Zange C.A 6417 kann eine Datenübertragung über Bluetooth erfolgen. In Verbindung mit der Software PC GTC und/oder DATAVIEW® können Messwerte in Echtzeit eingeholt und dargestellt werden und automatische oder individuelle Berichte erstellt werden. Mit einer ANDROID-Anwendung für Tablets und Smartphones können Graphen in Echtzeit dargestellt und eine Standortbestimmung der Messdaten mit GPS durchgeführt werden. Die Daten können dann mit den dazu gehörigen Graphen, Hinweisen und Fotos per E-Mail verschickt werden.Technische Daten:Große Messbereiche: 1.500 Ω / 500 µH / 40 AAlarme für Ω, A und VAutomatischer Pre-HOLD-Modus bei geöffneter ZangeSpeicher für 2.000 MessungenEchtzeituhr für ZeitstempenAutomatische Kalibrierung der Eisenspalte beim StartWarnsummer und automatisches AbschaltenBluetooth-Schnittstelle für DatenübertragungSoftware GTC zur Datenübertragung Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Beschreibung Die Erdungsmesszange C.A 6418 wird in einem Transportkoffer geliefert und dient zur Kontrolle von allen Arten von Erdschleifen. Die Zange ermöglicht das Umschließen von rechteckigen Stromschienen mit 30 x 40mm, 20 x 55 mm und von Kabeln mit einem Durchmesser bis 32 mm. Die Erdungsmesszange C.A 6418 zeigt gleichzeitig den Schleifenwiderstand und den Leckstrom an. Ein neuer Bedienungskomfort wird erreicht durch ergonomische Innovationen wie die neue OLED-Anzeige, die unter allen Lichtverhältnissen in einem Winkel von 180° sehr gut ablesbar ist. Bei Öffnen der Zange schaltet sich automatisch eine ""Pre-HOLD""-Funktion ein und beim Einschalten erfolgt automatisch eine Kalibrierung des Luftspalts. Dadurch werden Messungen mit der C.A 6418 besonders zuverlässig.VorteileErdungsprüfzange mit länglichem Messkopf - Überprüfen sie Erdschleifen an BanderdernTechnische Daten:Großer Messumfang von 0,010 Ω bis 1200 Ω Strommessung von 0,5 mA bis 20 A Einstellbare Alarme für Ω und A Automatische Pre-HOLD-Funktion beim Öffnen der ZangeSpeicherung von 300 Messwerten mit Uhrzeit/DatumAutomatische Kalibrierung des Luftspalts beim EinschaltenTonsignal und Abschaltautomatik Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Der wasserdichte und robuste CA 6422-Erdungsprüfer ist für den intensiven Feldeinsatz geeignet. Dieser Prüfer ermöglicht 2-Pol- und 3-Pol-Erdmessungen. Die Anschlüsse sind mit Text und Farbkodierung eindeutig gekennzeichnet.Alle Messungen und Funktionen liegen direkt an der Gerätevorderseite und lassen sich auch mit Handschuhen bedienen. Der CA 6422 verfügt über ein beleuchtetes LCD-Display, das eine ausgezeichnete Lesbarkeit bietet. Eine Warnlampe zeigt das Vorhandensein gefährlicher Spannung an, während das blinkende Symbol NOISE (Rauschen) das Vorhandensein von Störspannungen anzeigt.StärkenWiderstand 2-Pol bis 50kΩ / Erde 3-Pol bis 2kΩ Automatische Stabilisierung der Messungen / Autonomie > 2000 3-Pol-ErdmessungenTechnische Daten:Widerstand 2-Pol: von 0,05Ω bis 50kΩErde 3-Pol: 0,5Ω bis 2kΩMessmodus: einzeln oder kontinuierlichStromversorgung: 6 LR6- oder AA-BatterienErfüllt IEC 61557-1 und IEC 61557-4Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Beschreibung Der CA 6424-Erdungsprüfer ist wasserdicht und robust, bei den 2-Pol- und 3-Pol-Erdmessungen ist die Sicherheit gewährleistet. Eine Text- und Farbmarkierung verhindert, dass dem Benutzer Anschlussfehler passieren. Der Prüfer ermöglicht auch Spannungsmessungen bis zu 600V. Alle Messungen und Funktionen liegen direkt an der Gerätevorderseite und lassen sich auch mit Handschuhen bedienen. Eine spezielle G72-Klemme ermöglicht die Messung von Phasen- und Leckströmen von 0,5mA bis 60A. Eine Taste zum Kompensieren der Leitungen ist vorhanden. Eine Warnlampe zeigt das Vorhandensein gefährlicher Spannung an, während das blinkende Symbol NOISE (Rauschen) das Vorhandensein von Störspannungen anzeigt. Das Ohmmeter CA 6424 verfügt über ein beleuchtetes dreifaches Display, sodass alle relevanten Informationen auf demselben Bildschirm angezeigt werden: Messergebnis, Messfehler oder die aufgezeichneten Werte sowie zusätzliche Informationen (USE, RH usw.).StärkenWiderstand 2-Pol bis 50kΩ / Erde 3-Pol bis 50kΩ für hochohmiges GeländeMessung der Spannung bis 600V und des Widerstands des RH-StabsAutomatische Stabilisierung der MessungUnterstützung bei der Platzierung der Stäbe - Durchschnitt und Reichweite 52% / 62% / 72Leckstrommessung ab 0,5mA aufwärtsAufladen des Akkus über Netz, USB oder ZigarettenanzünderTechnische Daten:Spannung von 0 bis 600VWiderstand 2-Pol: von 0,05Ω bis 50kΩErde 3-Pol: 0,5Ω bis 50kΩMessmodus: einzeln oder kontinuierlichWiderstands des RH-StabsMessung der Spannung USEStrommessung mit G72-Klemme: von 0,5 mA bis 60ADie automatische Abschaltung kann deaktiviert werdenErfüllt IEC 61557-1 und IEC 61557-4Aufladen der NiMH-Akkus über Netz, USB oder Zigarettenanzünder Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

BeschreibungErdungs- und BodenwiderstandsmesserDas Gerät C.A 6460 verfügt über ein robustes und dichtes Gehäuse, ist einfach zu bedienen und wurde speziell für den Einsatz vor Ort entwickelt.Überall dort, wo es erforderlich ist, einen Erder zu setzen oder eine vorhandene Erdung zu überprüfen, ermöglicht es eine genaue, zuverlässige und schnelle Diagnose unter besten Komfort- und Sicherheitsbedingungen.Technische Daten:Prüfgerät mit 3 Funktionen: Messung von Erdungs-, Boden- und ÜbergangswiderständenMessbereich: 0,01 bis 2000 Ω (3 automatische Messbereiche)Übergang vom 4-Leiter-Verfahren zum 3-Leiter-Verfahren mit Hilfe eines unverlierbaren Kurzschlussstegs zwischen E - ES3 Kontrollleuchten zur Validierung der MessungenMessfrequenz: 128 Hzeinfacher Anschluss der Staberder über farblich gekennzeichnete Klemmengroße beleuchtete Digitalanzeige mit 2.000 PunktenStromversorgung: 8 Batterien 1,5 V für eine ständig überwachte durchschnittliche Betriebsdauer von 4.500 Messungen zu 15 sdichtes Gehäuse nach IP53 mit Klappdeckel und Transportgriffgemäß IEC 61557 -1 und -5Installationskategorie: EN 61010Abmessungen: 273 x 247 x 127 mmGewicht: 2,8 kg Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

BeschreibungErdungs- und BodenwiderstandsmesserDas Gerät C.A 6462 verfügt über ein robustes und dichtes Gehäuse, ist einfach zu bedienen und wurde speziell für den Einsatz vor Ort entwickelt.Überall dort, wo es erforderlich ist, einen Erder zu setzen oder eine vorhandene Erdung zu überprüfen, ermöglicht es eine genaue, zuverlässige und schnelle Diagnose unter besten Komfort- und Sicherheitsbedingungen.Technische Daten:Prüfgerät mit 3 Funktionen: Messung von Erdungs-, Boden- und ÜbergangswiderständenMessbereich: 0,01 bis 2000 Ω (3 automatische Messbereiche)Übergang vom 4-Leiter-Verfahren zum 3-Leiter-Verfahren mit Hilfe eines unverlierbaren Kurzschlussstegs zwischen E - ES3 Kontrollleuchten zur Validierung der MessungenMessfrequenz: 128 Hzeinfacher Anschluss der Staberder über farblich gekennzeichnete Klemmengroße beleuchtete Digitalanzeige mit 2.000 PunktenNiMH-Akkuzellen für eine ständig überwachte durchschnittliche Betriebsdauer von 1.180 Messungen zu 15 sdichtes Gehäuse nach IP53 mit Klappdeckel und Transportgriffgemäß IEC 61557 -1 und -5Elektrische Sicherheit: EN 61010Abmessungen: 273 x 247 x 127 mmGewicht: 2,8 kgTechnische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

BeschreibungErdungs-, Widerstands-, Durchgangs- und KopplungswiderstandsmesserBei diesem ergonomischen, kompletten und mit hoher Genauigkeit messenden Gerät können alle Messungen über einen im Bedienfeld integrierten Drehschalter eingestellt werden. Der robuste und stoßgeschützte C.A 6470N ist kompakt und für den Einsatz vor Ort geeignet. Der Anschluss der Erder wurde durch eine farbliche Kennzeichnung der Anschluss-Klemmen vereinfacht.Der C.A 6470N verfügt über eine beleuchtete LCD-Anzeige und einen Akku, der über ein externes, ans Netz oder einen Zigarettenanzünder eines Fahrzeugs angeschlossenes Ladegerät aufgeladen werden kann.Er ist mit einer Funktion zur automatischen oder manuellen Speicherung der Messwerte versehen. Über einen USB-Ausgang können Daten mit der Software Ground Tester Transfer zur Verarbeitung auf einen Computer übertragen werden.Der C.A 6470N bietet dank der Messung mit dem 4-Pol-Verfahren eine bis zu 10mal höhere Messgenauigkeit. Mit diesem Verfahren können niedrige Erdungswiderstände gemessen werden und es ist damit besonders für Industrieanwender, z. B. Energieversorger, geeignet.Der C.A 6470N liefert garantiert zuverlässige Messungen:durch die Verwendung klassischer Messverfahren mit Erderndurch eine Selbstdiagnose vor jeder Messung, bei der mögliche Fehler (schlechte Verbindung oder Störsignale), die zur Verfälschung der Messung führen können, angezeigt werdendurch große Messbereiche: 0,001 Ω bis 100 kΩdurch eine Einstellung der Messfrequenz zwischen 41 Hz und 512 HzBerechnungsfunktionen für Experten:zur Berechnung des Erdkopplungswiderstands werden einfach die drei notwendigen Messungen nacheinander ausgeführt und das Gerät berechnet automatisch den Kopplungskoeffizientenzur Berechnung des spezifischen Bodenwiderstands. Die Programmierung der Messabstände ermöglicht eine automatische Berechnung von R nach dem Wenner- oder dem Schlumberger-Verfahren. Technische Daten:Stromversorgung: NiMH-Akku mit externem LadegerätSchutzart: IP53Erfüllt IEC 61557 -1, -4 und -5Installationskategorie: IEC 61010 CAT IV 50 VAbmessungen: 272 x 250 x 128 mmGewicht: 3 kg Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

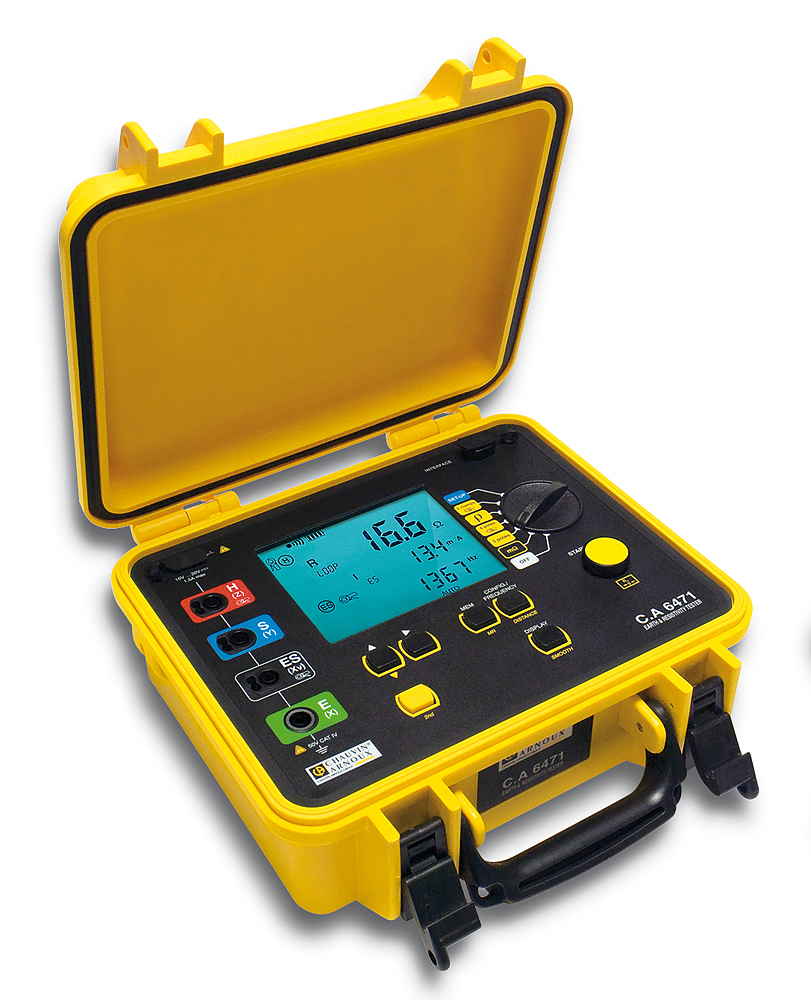

BeschreibungErdungsmesser, selektive Erdungsmessung, spezif. Bodenwiderstand, Erdkopplung und Durchgang. Bei diesem ergonomischen, kompletten und mit hoher Genauigkeit messenden Gerät können alle Messungen über einen im Bedienfeld integrierten Drehschalter eingestellt werden.Der robuste und stoßgeschützte C.A 6471 ist kompakt und für den Einsatz vor Ort geeignet.Der Anschluss der Erder wurde durch eine farbliche Kennzeichnung der vier Anschluss-Klemmen vereinfacht.Der C.A 6471 verfügt über eine beleuchtete LCD-Anzeige und einen Akku, der über ein externes, ans Netz oder einen Zigarettenanzünder eines Fahrzeugs angeschlossenes Ladegerät aufgeladen werden kann.Er ist mit einer Funktion zur automatischen oder manuellen Speicherung der Messwerte versehen. Über einen USB-Ausgang können Daten mit der Software Ground Tester Transfer zur Verarbeitung auf einen Computer übertragen werden.Technische Daten:Der C.A 6471 liefert garantiert zuverlässige Messungen:durch die Verwendung klassischer Messverfahren mit Erdern- durch eine Selbstdiagnose vor jeder Messung, bei der mögliche Fehler (schlechte Verbindung oder Störsignale), die zur Verfälschung der Messung führen können, angezeigt werdendurch große Messbereiche: 0,001 Ω bis 100 kΩdurch Einstellung der Messfrequenz zwischen 41 Hz und 512 Hz (3- oder 4-Leiter-Verfahren)Berechnungsfunktionen für Experten:zur Berechnung des Erdkopplungswiderstands werden einfach die drei notwendigen Messungen nacheinander ausgeführt und das Gerät berechnet automatisch den Kopplungskoeffizientenzur Berechnung des spezifischen Bodenwiderstands. Die Programmierung der Messabstände ermöglicht eine automatische Berechnung von R nach dem Wenner- oder dem Schlumberger-Verfahren. Weitere technische Daten:Stromversorgung: NiMH-Akku mit externem LadegerätSchutzart: IP53Erfüllt IEC 61557 -1, -4 und -5Installationskategorie: IEC 61010 CAT IV 50 VAbmessungen: 272 x 250 x 128 mmGewicht: 3 kg Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

BeschreibungMit dem Erdungsmesser sind alle Messungen einschließlich an Leitungsmasten möglich (mit dem C.A 6474) - spezifischer Bodenwiderstand - Erdkopplung - Erdpotential - Durchgang und ErdungswiderstandMit dem C.A 6472 ist eine schnelle und vollständige Prüfung von Erdungen aller Art möglich, da das Gerät alle Funktionalitäten für Erdungsmessungen in sich vereint.In Verbindung mit dem C.A 6474 können Messungen an Hochspannungsmasten durchgeführt werden. Damit ist das Gerät für die Prüfung und Wartung von Hochspannungsnetzen unverzichtbar.Mit dem C.A 6472 können dank des großen Frequenzmessbereichs (41 Hz bis 5078 Hz) Erdungen frequenzabhängig getestet werden. Die Verwendung eines höherfrequenten Signals ermöglicht die Bewertung des Verhaltens von Erdungsschleifen bei Blitzeinschlag.3-Pol-Messung bis 10 kΩ und Störspannungen bis 60 VeffSelektive 3-Pol- und 4-Pol-MessungMessung von Erdungsschleifen mit 2 Zangen von 0,01 Ω bis 500 ΩMessung der ErdkopplungZur Messung des spezifischen Bodenwiderstands werden einfach die Messabstände programmiert und das Gerät berechnet R nach dem Wenner- oder Schlumberger-Verfahren Messung des ErdpotentialsDurchgangsprüfung und ErdungswiderstandsmessungErdungsmessung für Leitungsmasten mit dem C.A 6474Technische Daten:Speicherung von 512 MessungenOptische USB-SchnittstelleSoftware PC Ground Tester Transfer zur Verarbeitung der gespeicherten DatenStromversorgung: NiMH-Akku mit externem LadegerätSchutzart: IP53IEC 61557 -1 -4 -5IEC 61010 50 V CAT IVAbmessungen: 272 x 250 x 128 mmGewicht: 3 kg Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

BeschreibungDer C.A 6474 ergänzt den Erdungsmesser C.A 6472 für Messungen an Hochspannungsmasten.Mit dem C.A 6474 können in Verbindung mit dem C.A 6472 folgende Messungen erfolgen:Gesamterdungswiderstand der MastenErdungswiderstand der einzelnen MastfüßeGesamtimpedanz der LeitungVerbindungsqualität des ErdseilsAktive Messung (Strom über C.A 6472)Passive Messung (Verwendung von Störspannungen)Technische Daten:Messbereich: 0,001 Ω bis 99,99 kΩAuflösung: 0,001 Ω bis 10 ΩSpannung: 16 bis 32 VRMSFrequenz: 41 Hz bis 5,018 HzErdungswiderstandmessung mit Erder: 0,01 Ω bis 100 kΩSchutzart: IP53Abmessungen: 272 x250 x128 mmGewicht: 3,2 kg Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

BeschreibungDer C.A 6474 ergänzt den Erdungsmesser C.A 6472 für Messungen an HochspannungsmastenMit dem C.A 6474 können in Verbindung mit dem C.A 6472 folgende Messungen erfolgen:Gesamterdungswiderstand der MastenErdungswiderstand der einzelnen MastfüßeGesamtimpedanz der LeitungVerbindungsqualität des ErdseilsAktive Messung (Strom über C.A 6472)Passive Messung (Verwendung von Störspannungen)Technische Daten:Messbereich: 0,001 Ω bis 99,99 kΩAuflösung: 0,001 Ω bis 10 ΩSpannung: 16 bis 32 VRMSFrequenz: 41 Hz bis 5,018 HzErdungswiderstandmessung mit Erder: 0,01 Ω bis 100 kΩSchutzart: IP53Abmessungen: 272 x250 x128 mmGewicht: 3,2 kg Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
