Der
PV-CHECKs Pro ist ein Installationstester für Photovoltaik-Anlagen, der sowohl in der 1000 Volt Ebene, als auch in der 1500 Volt Ebene bis zu einem Kurzschlussstrom von 40A DC eingesetzt werden kann und damit neue Maßstäbe setzt!
PV-CHECKs Pro ist die Komplettlösung zur Erfüllung der IEC 62446-1-Standards (DIN VDE 0126-23) für alle gängigen Tests in der Kategorie 1.
PV-CHECKs Pro führt sowohl an einseitigen als auch an bifazialen PV-Modulen alle erforderlichen Tests zur Inbetriebnahme einer PV-Anlage gemäß IEC 62446-1 in automatischer Reihenfolge durch.
Mit einem einzigen Tastendruck auf die GO-Stop-Taste werden folgende Messungen nacheinander durchgeführt:
- Polaritätstest
- Durchgängigkeit des Potentialausgleichsleiter
- Ermittlung der Isolationswiderstände Riso
- Ermittlung der Leerlaufspannung Voc bis 1500 V DC
- Ermittlung des Kurzschlussstroms Isc bis 40 A DC
- Mono- & bifaziale PV Module
Gemäß EN 62446-1 vergleicht
PV-CHECKs-Pro den gerade gemessenen String mit den zuvor gemessenen Strings, um Spannungs- und Stromunterschiede, die außerhalb der vorgegebenen Toleranzen liegen, zu bewerten.
Durch Messung der Sonneneinstrahlung (optionale Referenzzelle erforderlich) und der PV-Modultemperatur (optionaler Temperaturfühler erforderlich) mit dem externen Datenlogger SOLAR 03 kann das
PV-CHECKs Pro die gemessenen Werte von Voc-OPC und Isc-OPC auf die STC (Standardtestbedingungen: 1000 W/m2, 25 °C, AM 1,5) hochrechnen, um diese dann mit den angegebenen Nennwerten aus den Moduldatenblätter des Herstellers zu vergleichen.
Nach jeder Messung zeigt der
PV-CHECKs Pro das Ergebnis der Messung im Display an, mit entsprechender Bewertung (OK/Nicht OK).
Sonderfunktion GFL: Lokalisierung des Isolationsfehlers an einem PV-String (Ground-Fault-Location)
Neben dem weiten Einsatzbereich (1500 V DC /40 A DC) zeichnet sich das
PV-CHECKs Pro durch die neue GFL Funktion zur Fehlerortung von Isolationsfehlern aus. Mit Hilfe der Ground Fault Locator (GFL) Funktion können Isolationsfehler nicht nur grundsätzlich festgestellt, sondern auch präzise lokalisiert werden. Das
PV-CHECKs Pro zeigt die vermutete Position einer Störung innerhalb eines Strings im Display an.
Leistungsmerkmale
| Durchgangsprüfung der Schutzleiter mit 200mA | (VDE 0413 Teil 4 /EN61557-4) |
| Polaritätsmessung | ✔ |
| Leerlaufspannung Voc an PV-Modulen und Strings | Max 1500 V DC |
| Kurzschlussstrom Isc an PV-Modulen und Strings | Max. 40 A |
| Isolationsmessung am PV Modul oder PV String | 250 V, 500 V, 1000 V, 1500 V DC (EN61557-2) |
| Verwendung der SOLAR-03-Datenloggers mit Bluetooth-Verbindung | Reichweite 100 m |
| Einstrahlungsmessung mit optionaler Referenzzelle HT305 | Nur mit SOLAR-03 – (optionales Zubehör) |
| Temperaturmessung PV Modul & Umgebung mit optionalem Sensor | Nur mit SOLAR-03 – (optionales Zubehör) |
| Messung des Polarisationsindex P.I | ✔ |
| Dielektrisches Absorptionsverhältnis D.A.R. | ✔ |
| GFL-Funktion zum Lokalisieren des Isolationsfehlers | ✔ |
| Messkategorie | CAT III 1000 V AC, CAT III 1500 VDC |
| LCD mit Hintergrundbeleuchtung | ✔ |
| Speicherkapazität | 999 Messungen |
| Schnittstellen | Wifi & Optisch/USB für PC |
| Auto-Power off | ✔ |
| Online-Bildschirmhilfe | ✔ |
| Abmessungen (LxBxH) | 235 x 165 x 75 mm
|
| Gewicht (mit Batterie) | 1200 gr. |
Richtlinien / Normen
- CE MARK
- IEC/EN61010-031
- IEC/EN61010-1
- IEC/EN61010-2-034
- IEC/EN61187
- IEC/EN61326-1
- IEC/EN61557-1
- IEC/EN61557-2
- IEC/EN61557-4
- IEC/EN62446-1
Technische Daten
| Durchgangsprüfung der Schutzleiter
mit 200 mA | VDE 0413 Teil 4 / (EN61557-4) |
| Polaritätsmessung | ✔ |
| Leerlaufspannung Voc
an PV-Modulen und Strings | max. 1500 V DC |
| Kurzschlussstrom Isc
an PV-Modulen und Strings | max. 40 A |
| Isolationsmessung
am PV-Modul oder PV-String | 250 V, 500 V, 1000 V, 1500 V DC (EN61557-2) |
| Verwendung der SOLAR-03-Datenloggers mit Bluetooth-Verbindung | Reichweite 100 m |
| Einstrahlungsmessung mit optionaler Referenzzelle HT305 | nur mit SOLAR-03 (optionales Zubehör) |
| Temperaturmessung PV Modul & Umgebung mit optionalem Sensor | nur mit SOLAR-03 (optionales Zubehör) |
| Messung des Polarisationsindex P.I | ✔ |
| Dielektrisches Absorptionsverhältnis D.A.R. | ✔ |
| GFL-Funktion zum Lokalisieren des Isolationsfehlers | ✔ |
Messkategorie CAT III 1000 V AC,
CAT III 1500 VDC LCD mit
Hintergrundbeleuchtung | ✔ |
| Speicherkapazität | 999 Messungen |
| Schnittstellen | Wi-Fi & optisch/USB für PC |
| Auto-Power OFF / Online-Bildschirmhilfe | ✔ |
| Abmessungen (L x B x H) | 235 x 165 x 75 mm |
| Gewicht (mit Batterie) | 1.200 g |
Lieferumfang
1x PV-CHECKs Pro
1x KIT3PRO15 Set mit 2 Sicherheitsmessleitungen & 2 Krokodilklemmen
1x KITPCMC415 Set mit 2 Sicherheitsmessleitungen & 2 Messleitungsadaptern
1x Akku-Ladegerät
2 x 6 Akkus AA
1x SP5100 Umhängegurt
1x C2006 optisches USB Kabel
1x Topview Software
1x Kurz-Bedienungsanleitung
1x VA507 Schutzkoffer
Kalibrierprotokoll ISO9000
optionales Zubehör
- KIT PVC-PRO

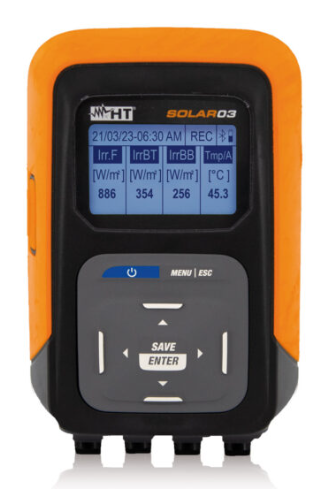

- Solar-03

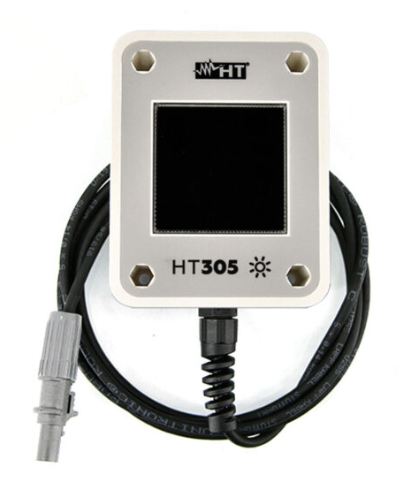

- HT305

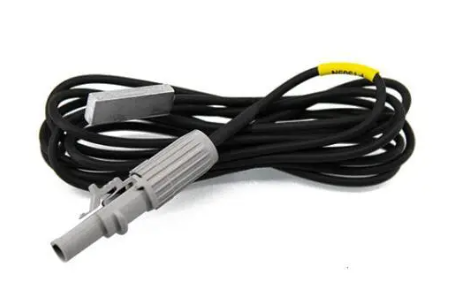

- PT305
