TL-30MKT

Combi G2 VDE 0100 Installationsprüfgerät mit TouchscreenDas geringe Gewicht und ergonomische Design des COMBI G2 gewährleisten bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die bequeme. schnelle und normgerechte Interpretation der Messergebnisse. Das COMBI G2 ist gegen Fehlbedienung geschützt. bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen).MerkmaleÜberprüfung elektrischer Anlagen gemäß VDE 0413 (EN61557) Teil 2. 3. 4. 6 & 7.Intuitive Bedienung per Touchscreen. Alle Messfunktionen auf einen Blick. Messfunktion einfach per TOUCH auswählenIndividuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen)Anschluss für externe Prüfspitze mit Fernbedienung (Start/Stop Funktion)Anschluss für externe Stromzange 1 mA bis 1000 AAnschluss für externe Messsonden zur Feuchte-. Temperatur-. Licht- u. SchallpegelmessungSchleifenwiderstandsmessung ohne Auslösung des FIIntegrierte optische Schnittstelle auf USBInterner Messwertspeicher für 999 MesswerteMessfunktionen Durchgang Niederohmmessung mit > 200 mA DC (VDE 0413 Teil 4, EN 61557-4) Isolation Isolationsprüfung mit 50, 100, 250, 500,1000V DC (VDE 0413 Teil 2, EN 61557-2) RCD Test Komplette FI (RCD) Testfunktion für Typ A, AC, B und F (VDE 0413 Teil 6, EN 61557-6) Zpe Test Schleifen- & Netzimpedanzmessung (VDE 0413 Teil 3, EN 61557-3) Drehfeld Drehfeldrichtungsmessung (VDE 0413 Teil 7, EN 61557-7) Option: Netz- und Leistungsanalyse (Art.Nr.: 1010210) Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen (mit optionaler Stromzange) Leckstrom Fehlerstrommessung mit optionaler Stromzange ab 1 mA bis 1000 A AC Spannungsfall-Messung (bei ZLN, ZLL) – Funktion ΔU nach VDE 0100 Teil 600LeistungsmerkmaleFunktionenCOMBI G2COMBI G3Isolationsmessung mit 50, 100, 250, 500, 1000 V DC Prüfspannung✔✔Schutzleiter-Durchgangsprüfung mit > 200 mA Prüfstrom✔✔Drehfeldrichtungsermittlung mit nur 1 Prüfspitze✔✔Netz-/Schleifenimpedanz, Zpp, Zpn, Zpemit Ik Anzeige und 0,01 Ω Auflösung✔✔Netz-/Schleifenimpedanz, Zpp, Zpn, Zpemit Ik Anzeige und hoher Auflösung (0,1 mΩ)✔*✔*Schleifenwiderstandsmessung Ra ohne RCD Auslösung mit 0,01 Ω Auflösung✔✔Komplette FI (RCD) Test- undAnalysefunktion Typ A, AC, B und EV✔✔RCD Test mit ansteigendem Prüfstrom (Rampentest)✔✔Messung & Anzeige von Auslösestrom Ia,-Zeit ta und Berührungsspannung Ub✔✔EVSE Prüfablauf für E-Ladestationen✔✔Erdungsmessung mit 2- und 3-Leiter Methode✔Erdungsmessung mit optionaler Erdungsmesszange✔**Erdwiderstandsmessung mit 4-Leiter Methode✔Schleifenwiderstandsmessung Ra ohne RCD Auslösung✔✔Spannungsfallmessung✔✔Netz- und Leistungsanalyse 1- und 3-phasig(optional)(optional)Anschluss für externe Prüfspitze (PR400, optional) mit Fernbedienung (Start/Stop Funktion)✔✔Anschluss für externe Stromzange (HT96U, optional) für Ströme von 1 mA bis 1000 A✔✔Anschluss für externe Messsonden (optional) zur Feuchte-, Temperatur-, Lichtmessung✔✔Integriertes Hilfemenü✔✔Interner Speicher für 999 Messungen✔✔Integrierte optische Schnittstelle auf USB und Wi-Fi✔✔*mit optionalem Zubehör IMP57, ** mit optionalem Zubehör T2100Technische DatenFunktionMessbereichGenauigkeitNiederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 M  … 9,99 … 99,9 … 1999 MΩ± (2 % Ablesung + 2 dgt)Prüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 VRCD (FI) Analyse Typ A, AC und Typ B, B+, EV Allgemein und selektiv:Auswählbare Fehlernennströme 10, 30, 100, 300 oder 500 mA, 650 mA, 1000 mA Funktion 1/2, 1, 2, 5x und selektivMit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung UbImpedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)Erdungsmessung (nur COMBI G3)0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand (nur COMBI G3)0,06  m … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsfallmessung nach VDE 0100 Teil 6000,0 – 100%± (10 % Ablesung + 4 dgt)Spannungsmessung TRMS15 … 460 V± (3 % Ablesung + 2 dgt)Frequenz47,0 … 63,6 Hz± (0,1 % Ablesung + 1 dgt)Netz- und Leistungsanalyse (Optional)Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. OrdnungUmweltparameter (Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung (mit optionalem Zubehör)Strommessung2 mA – 999 mA (nur mit optionalem Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Schnittstelleoptisch isoliert auf USB, Wi-Fi integriertSpeicherplätze999Abmessungen (H x B x T)235 x 165 x 75 mmSpannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH AkkuGewicht1.250 gSicherheitsklasseEN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den EingängenNormenAlle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Multiprüfgerät COMBI G21x Stift für Touch Screen1x robuste Schutztasche1x 3-Leiter-Schukomessleitung1x 3 Messleitungen mit Bananenbuchsen1x 3 Krokodilklemmen1x 2 Prüfspitzen1x 6 Batterien 1.5V (Typ AA)1x CD-ROM. Inhalt: Software Topview1x USB-Kabel C2006B1x WiFi-Schnittstelle1x ISO 9000 Kalibrierprotokoll1x Bedienungsanleitung Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

COMBI G3 VDE 0100 Installationsprüfgerät mit TouchscreenDas COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar.Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC. Tablet oder in die Cloud übertragen.Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden. Display – Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar. Optisch isolierte USB Schnittstelle – Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC, Tablet oder in die Cloud übertragen. Die Bedienung des Prüfgerätes ist selbsterklärend. MessfunktionenDurchgangNiederohmmessung mit > 200 mA DC (VDE 0413 Teil 4. EN 61557-4)IsolationIsolationsprüfung mit 50. 100. 250. 500.1000V DC (VDE 0413 Teil 2. EN 61557-2)RCD TestKomplette FI (RCD) Testfunktion für Typ A. AC. B und F (VDE 0413 Teil 6. EN 61557-6)Zpe TestSchleifen- & Netzimpedanzmessung (VDE 0413 Teil 3. EN 61557-3)DrehfeldDrehfeldrichtungsmessung (VDE 0413 Teil 7. EN 61557-7)Erd TestErdungs- & Erdwiderstandsmessung (VDE 0413 Teil 5. EN 61557-5)LeckstromFehlerstrommessung mit optionaler Stromzange ab 1mA bis 1000A ACSpannungsfall-Messung(bei ZLN. ZLL) – Funktion ΔU nach VDE 0100 Teil 600Technische DatenFunktionenCOMBI G2COMBI G3Niederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 M  … 9,99 … 99,9 … 1999 MΩPrüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 V± (2 % Ablesung + 2 dgt)RCD (FI) Analyse Typ A, AC und Typ B, B+, EV Allgemein und selektiv:Auswählbare Fehlernennströme10, 30, 100, 300 oder 500 mA, 650 mA,1000 mA Funktion 1/2, 1, 2, 5x und selektivMit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung UbImpedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)Erdungsmessung (nur COMBI G3)0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand (nur COMBI G3)0,06  m … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsfallmessung nach VDE 0100 Teil 6000,0 – 100%± (10 % Ablesung + 4 dgt)Spannungsmessung TRMS15 … 460 V± (3 % Ablesung + 2 dgt)Frequenz47,0 … 63,6 Hz± (0,1 % Ablesung + 1 dgt)Netz- und Leistungsanalyse (Optional)Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. OrdnungUmweltparameter(Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung(mit optionalem Zubehör)Strommessung2 mA – 999 mA(nur mit optionalem Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Schnittstelleoptisch isoliert auf USB, Wi-Fi integriertSpeicherplätze999Abmessungen (H x B x T)235 x 165 x 75 mmSpannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH AkkuGewicht1.250 gSicherheitsklasseEN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den EingängenNormenAlle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Installationsprüfgerät COMBI G31x externes Ladegerät1x 4 Messleitungen (blau. grün. rot. schwarz)1x 4 Krokodilklemmen (blau. grün. rot. schwarz)1x 4 Prüfspitzen (blau. grün. rot. schwarz)1x 6 NiMH Batterien 1.2V (Typ AA)1x Stift für Touchscreen1x Dreileiter Schukomessleitung1x USB-Kabel1x PC-Software TOPVIEW1x Gerätekoffer1x Kurzanleitung1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

COMBI 519 VDE0100 / VDE0105 Installationstester  mit Auto-Sequenz FunktionDie 3 neuen Modelle aus der COMBI Serie sind innovative und vielseitig einsetzbare Installationstester mit den grundlegenden Funktionen zur Prüfung elektrischer Anlagen und Installationen als auch E-Ladestationen. Stecker rein und einfach messen ⇒ Die neue Autosequenzmessung Ra → RCD → Riso macht´s möglich. Die Isolationsmessung gegen alle 3 Leiter (L-N-PE) und der große Speicher für 999 Messungen mit Speicherung auf 3 Ebenen + Textkommentar sind nur einige der vielen Highlights der neuen Modellreihe. Eine vom Benutzer abrufbares Hilfemenue für alle Messfunktionen bietet eine wertvolle Unterstützung beim Anschluss des Gerätes an die zu prüfende Anlage.LeistungsmerkmaleFunktionenCOMBI 521COMBI 519EasytestNiederohmmessung mit > 200 mA DC (VDE 0413 Teil 4, EN 61557-4)✔✔✔Isolationswiderstand (L-N / L-PE / N-PE) mit 50, 100, 250, 500 oder 1000 V DC (VDE 0413-2 / EN 61557-2)✔✔✔Komplette RCD Analyse (Auslösezeit und Auslösestrom), RCD TYP A, AC, B, EV, RCM (VDE 0413-6 / EN 61557-6)✔✔(nur A & AC)RCD-Nennströme (mA) 6, 10, 30, 100, 300, 500, 650, 1000 mA (Typ B nur bis 300 mA)✔✔✔Schleifen- und Netzimpedanzmessung mit Anzeige des Kurzschlussstromes Ik (VDE 0413-3 / EN 61557-3)✔✔✔Schleifenwiderstandsmessung ohne Auslösung des RCD✔✔✔Automatischer Prüfablauf (Ra -> RCD -> MOhm)✔✔✔Spannungsfall✔✔✔Multimeterfunktion✔✔✔EVSE-AUTO-Sequenzmessung* (Prüfablauf für E-Ladestationen)✔Umweltparameter (Temperatur, Feuchte, Lichtstärke)*✔Strom und Fehlerstrommessung*✔Netzqualität (Leistung, Oberwellen von Spannung und Strom)✔Wi-Fi Anschluss✔✔✔ Anschluss für externe Prüfsonde PR400 mit Fernbedienung (Start / Stop Funktion) ✔✔✔Integrierte optische Schnittstelle auf USB✔✔✔Interner Messwertspeicher für 999 Messwerte✔✔✔Online Anschlusshilfe via Display✔✔✔* nur mit optionalem ZubehörTechnische DatenAbmessungen (H x B x T)235 x 165 x 75 mmGewicht1.250 gAllgemeine SPEZIFIKATIONENAnzeige:     LCD mit Hintergrundbeleuchtung Netzversorgung:      6x 1,5 V Type AA, oder 6x 1,2 V Akkus Autom. Abschaltung:      Nach 5 Minuten, Funktion ein / ausstellbar Interner Speicher:      999 Messwerte Schnittstelle:      Optisch isoliert auf USB Überspannungskategorie:      EN 61010-1, CAT IV 300 V zu Erde, max. 415 V zwischen den EingängenNormen:      Alle Messungen gemäß VDE 0413 (EN 61557)                         Teil 2, 3, 4, 6 & 7Lieferumfang1x COMBI 5191x C2033X 3-Leiter Schukoadapterkabel 1x Universal KIT COMBI 3 Messleitungen, 3 Krokodilklemmen und 3 Prüfspitzen (grün, blau und schwarz) 1x Batterien 6 Stück 1,5 V, AA 1x Zeroloop 1x TOPVIEW Software & USB Kabel 1x B75 Schutztasche 1x ISO9000 Kalibrierzertifikat 1x Kurzanleitung 1x Bedienungsanleitungoptionales ZubehörEV-TEST100 PR400 Sortimo L-Boxx HT R-PE PRÜFSTABD TL-30MKT TL-50MKT IMP57 VA507 EQUITEST 606-IECN (schwarz) 606-IECB (blau) 606-IECR (rot) Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

COMBI 521 VDE 0100 Installationsprüfgerät COMBI 521Das COMBI 521 Schnelle und einfache Überprüfung elektrischer Installationen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 6 & 7Das neue Modell aus der COMBI Serie ist ein innovativ und vielseitig einsetzbarer Installationstester mit den grundlegenden Funktionen zur Prüfung elektrischer Anlagen und Installationen als auch E-Ladestationen. Stecker rein und einfach messen => Die neue Autosequenzmessung Ra --> RCD --> Riso macht´s möglich. Die Isolationsmessung gegen alle 3 Leiter (L-N-PE) und der große Speicher für 999 Messungen mit Speicherung auf 3 Ebenen + Textkommentar sind nur einige der vielen Highlights der neuen Modellreihe. Ein vom Benutzer abrufbares Hilfemenü für alle Messfunktionen bietet eine wertvolle Unterstützung beim Anschluss des Gerätes an die zu prüfende Anlage, insbesondere der automatische sowie menügeführte Prüfablauf für E-Ladestationen beim Spitzenmodell COMBI 521. LeistungsmerkmaleFunktionenCOMBI 521COMBI 519EasytestNiederohmmessung mit > 200 mA DC (VDE 0413 Teil 4, EN 61557-4)✔Isolationswiderstand (L-N / L-PE / N-PE) mit 50, 100, 250, 500 oder 1000 V DC (VDE 0413-2 / EN 61557-2)✔✔✔Komplette RCD Analyse (Auslösezeit und Auslösestrom), RCD TYP A, AC, B, EV, RCM (VDE 0413-6 / EN 61557-6✔✔✔RCD-Nennströme (mA) 6, 10, 30, 100, 300, 500, 650, 1000 mA (Typ B nur bis 300 mA)✔✔(nur A & AC)Schleifen- und Netzimpedanzmessung mit Anzeige des Kurzschlussstromes Ik (VDE 0413-3 / EN 61557-3)✔✔✔Schleifenwiderstandsmessung ohne Auslösung des RCD✔✔✔Drehfeldrichtungsmessung (VDE 0413-7 / EN 61557-7)✔✔✔Automatischer Prüfablauf (Ra -> RCD -> MOhm)✔✔✔Spannungsfall✔✔✔Multimeterfunktion✔✔✔EVSE-AUTO-Sequenzmessung* (Prüfablauf für E-Ladestationen)✔Umweltparameter (Temperatur, Feuchte, Lichtstärke)*✔Strom und Fehlerstrommessung*✔Netzqualität (Leistung, Oberwellen von Spannung und Strom)✔Wi-Fi Anschluss✔Anschluss für externe Prüfsonde PR400 mit Fernbedienung (Start / Stop Funktion)✔✔✔Integrierte optische Schnittstelle auf USB✔✔✔Interner Messwertspeicher für 999 Messwerte✔✔✔Online Anschlusshilfe via Display✔✔✔* nur mit optionalem ZubehörTechnische DatenAbmessungen (H x B x T)235 x 165 x 75 mmGewicht1.250 g Allgemeine SPEZIFIKATIONENAnzeige:      LCD mit Hintergrundbeleuchtung Netzversorgung:      6x 1,5 V Type AA, oder 6x 1,2 V Akkus Autom. Abschaltung:      Nach 5 Minuten, Funktion ein / ausstellbar Interner Speicher:      999 Messwerte Schnittstelle:      Optisch isoliert auf USB Überspannungskategorie:      EN 61010-1, CAT IV 300 V zu Erde, max. 415 V zwischen den EingängenNormen:      Alle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 6 & 7Lieferumfang1x COMBI 5211x C2033X 3-Leiter Schukoadapterkabel 1x Universal KIT COMBI 3 Messleitungen, 3 Krokodilklemmen und 3 Prüfspitzen (grün, blau und schwarz) 1x Batterien 6 Stück 1,5 V, AA 1x Zeroloop 1x TOPVIEW Software & USB Kabel 1x B75 Schutztasche 1x ISO9000 Kalibrierzertifikat 1x Kurzanleitung 1x Bedienungsanleitungoptionales ZubehörEV-TEST100 PR400 HT4004 HT4005N HT96U HT52/05 HT53L Sortimo L-Boxx HT R-PE PRÜFSTAB TL-30MKT TL-50MKT IMP57 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

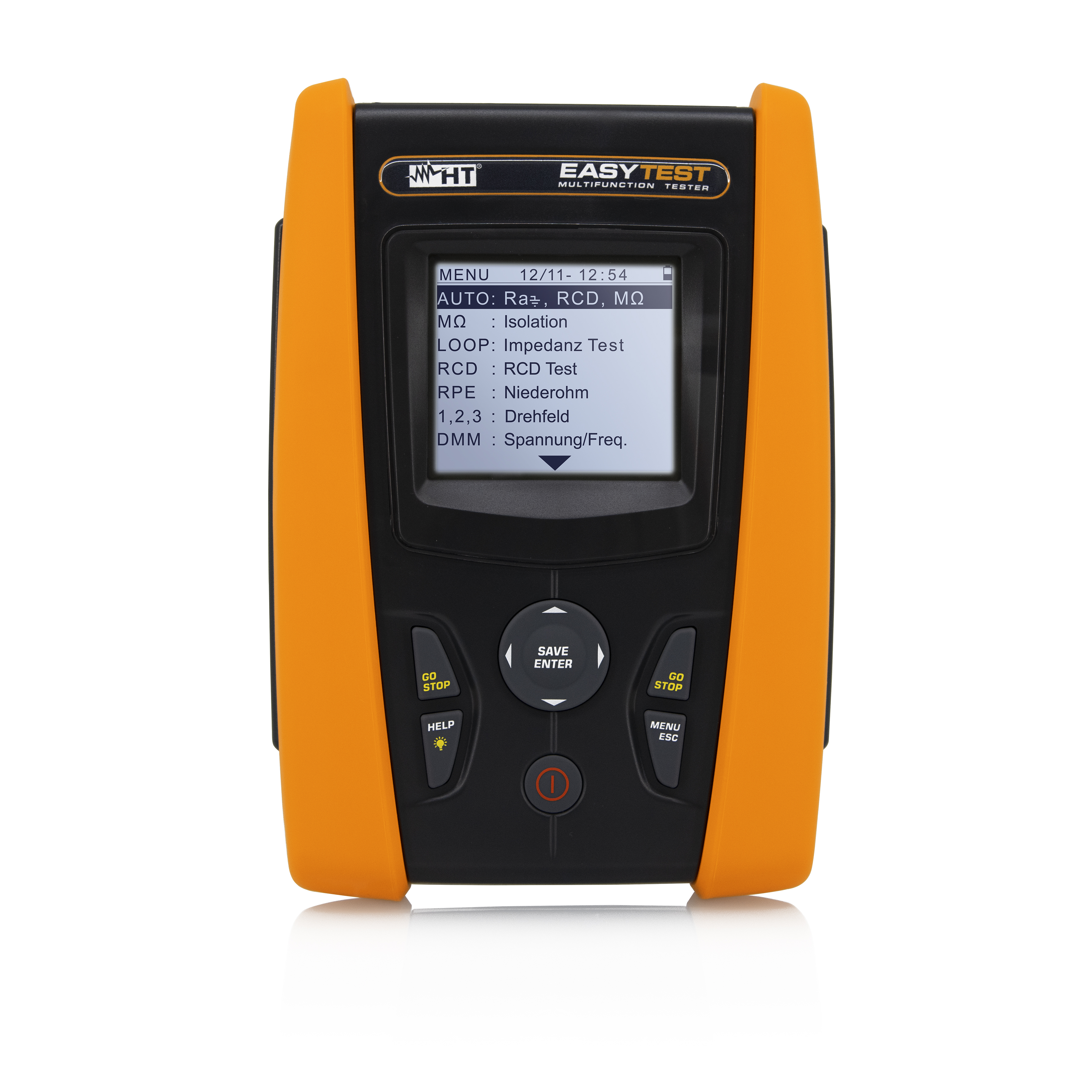

EASYTEST VDE0100 / VDE0105 Installationstester  mit Auto-Sequenz FunktionDie 3 neuen Modelle aus der COMBI Serie sind innovative und vielseitig einsetzbare Installationstester mit den grundlegenden Funktionen zur Prüfung elektrischer Anlagen und Installationen als auch E-Ladestationen. Stecker rein und einfach messen ⇒ Die neue Autosequenzmessung Ra → RCD → Riso macht´s möglich. Die Isolationsmessung gegen alle 3 Leiter (L-N-PE) und der große Speicher für 999 Messungen mit Speicherung auf 3 Ebenen + Textkommentar sind nur einige der vielen Highlights der neuen Modellreihe. Eine vom Benutzer abrufbares Hilfemenue für alle Messfunktionen bietet eine wertvolle Unterstützung beim Anschluss des Gerätes an die zu prüfende Anlage.LeistungsmerkmaleFunktionenCOMBI 521COMBI 519EasytestNiederohmmessung mit > 200 mA DC(VDE 0413 Teil 4, EN 61557-4) ✔ ✔✔Isolationswiderstand (L-N / L-PE / N-PE) mit 50, 100, 250, 500 oder 1000 V DC (VDE 0413-2 / EN 61557-2)✔✔✔Komplette RCD Analyse (Auslösezeit und Auslösestrom), RCD TYP A, AC, B, EV, RCM (VDE 0413-6 / EN 61557-6)✔✔(nur A & AC)RCD-Nennströme (mA) 6, 10, 30, 100, 300, 500, 650, 1000 mA (Typ B nur bis 300 mA)✔✔            ✔Schleifen- und Netzimpedanzmessung mit Anzeige des Kurzschlussstromes Ik (VDE 0413-3 / EN 61557-3)✔✔✔Schleifenwiderstandsmessung ohne Auslösung des RCD✔✔✔Drehfeldrichtungsmessung (VDE 0413-7 / EN 61557-7)✔✔✔Automatischer Prüfablauf (Ra -> RCD -> MOhm)✔✔✔Spannungsfall✔✔✔Multimeterfunktion✔✔✔EVSE-AUTO-Sequenzmessung* (Prüfablauf für E-Ladestationen)✔Umweltparameter (Temperatur, Feuchte, Lichtstärke)*✔Strom und Fehlerstrommessung*✔Netzqualität (Leistung, Oberwellen von Spannung und Strom)✔Wi-Fi Anschluss✔Anschluss für externe Prüfsonde PR400 mit Fernbedienung (Start / Stop Funktion)✔✔✔Integrierte optische Schnittstelle auf USB✔✔✔Interner Messwertspeicher für 999 Messwerte✔✔✔Online Anschlusshilfe via Display✔✔✔* nur mit optionalem ZubehörTechnische DatenAbmessungen (H x B x T)235 x 165 x 75 mmGewicht1.250 gAllgemeine SPEZIFIKATIONENAnzeige:      LCD mit Hintergrundbeleuchtung Netzversorgung:      6x 1,5 V Type AA, oder 6x 1,2 V Akkus Autom. Abschaltung:      Nach 5 Minuten, Funktion ein / ausstellbar Interner Speicher:      999 Messwerte Schnittstelle:      Optisch isoliert auf USB Überspannungskategorie:      EN 61010-1, CAT IV 300 V zu Erde, max. 415 V zwischen den Eingängen Normen:      Alle Messungen gemäß VDE 0413                         (EN 61557) Teil 2, 3, 4, 6 & 7Lieferumfang1x EASYTEST 1x C2033X 3-Leiter Schukoadapterkabel 1x Universal KIT COMBI 3 Messleitungen, 3 Krokodilklemmen und 3 Prüfspitzen (grün, blau und schwarz) 1x Batterien 6 Stück 1,5 V, AA 1x Zeroloop 1x TOPVIEW Software & USB Kabel 1x B75 Schutztasche 1x ISO9000 Kalibrierzertifikat 1x Kurzanleitung 1x Bedienungsanleitungoptionales ZubehörHT-PP3-S+ EV-TEST100 PR400 Sortimo L-Boxx HT IMP57 EQUITEST Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

M71 Digitales ErdwiderstandsmessgerätDas Modell GROUNDTESTM71 ist ein innovatives Gerät für die Messungen des Erdungswiderstandes mit zwei und drei Leitern nach der Voltamperemethode gem. VDE0100.Die Messungen können mit einem hohen Messbereich (50k ) mit einer effizienten. automatischen internen Kompensation der Störeffekte auf den Installationen ausgeführt werden. Das Gerät hat ein ergonomisches Design und einen elektronischen Schalter zum Wählen der Funktionen für eine schnelle Ausführung der Tests.Technische Merkmale2-Punkt Erdungsmessung3-Punkt ErdungsmessungMessbereich bis 50kStörspannungsunterdrückungKalibrierung der MessleitungenSicherheit EN 61010-1Überspannungskategorie CAT III 240 VSpannungsversorgung 4x 1,5 V Batterien Typ AAAbmessungen (H x B x T) 240 x 100 x 45 mmGewicht (inkl. Batterien) 630 gAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptionales Zubehör:TL-30 MKTLieferumfang1x Multimeter M711x 3 Messleitungen1x 3 Krokodilklemmen1x 2 Erdspieße1x 4 Batterien 1.5V (Typ AA)1x Aufbewahrungstasche1x Bedienungsanleitung1x Kalibrierprotokoll ISO9000 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

PV-CHECKs PV-Installationstester gemäß VDE 0126-23 (EN 62446) bis 15A DCMit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach. sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere. zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf):Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → NiederohmmessungTechnische DatenFunktionMessbereichNiederohmmessung / Durchgangsprüfung0,00 Ω … 199 ΩIsolationsmessung250 / 500 / 1000 V DC0,01 MΩ … 199 MΩStrommessung DC0.1 … 15.00 ASpannungsmessung DC5.0 … 999 VTemperatur mit Fühler PT300N (optionales Zubehör)– 20.0 … 100° CEinstrahlung mit Duo-Referenzzelle HT304K (optionales Zubehör)0 W/m² – 1400 W/m²Strommessung mit Stromzange HT4004 (optionales Zubehör)2 wählbare Messbereiche 10 A, 100 A DCLeistungsmessung0 W … 999 kWMessintervallvon 5 sec bis 60 min wählbarSchnittstelleoptisch isoliert auf USBSpeicherplätzefür 999 Messwerte und AufzeichnungenSpannungsversorgung6x 1,5 V Typ AAAGewicht / Abmessungen H x B x T1.200 g / 235 x 165 x 75 mmÜberspannungskategorieCAT III 300 V – CAT 1000 VNormen: Alle Messungen gemäß VDE 0413 (EN 61557) Teil 1, 2, 4 und IEC/EN 62446, VDE 0126-23Technische MerkmaleIsolationswiderstandsmessung 250/500/1000V DCmit Riso Einzelmessung + oder – gegen ErdeDurchgangsprüfung / Niederohmmessung RpeLeerlaufspannungsmessung Uoc bis 1000V DCKurzschlussstrommessung Isc bis 15A DCautomatische Anzeige der SpannungspolaritätErgebnisanzeige OK / Nicht OKFunktionstest & Leistungsmessung DC bis 100ADatenlogger FunktionDC Wirkungsgrad (optional mit Referenzzelle HT304N)Temperaturmessung (optional mit Fühler PT300N)Einstrahlungsmessung (optional mit Referenzzelle HT304N)inkl. Messwertspeicher für 999 Messungeninkl. USB SchnittstelleAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Pv-Installationstester PV-CHECKs1x DC Stromwandler HT40041x 4 Messleitungen1x 4 Krokodilklemmen 1x Anschlussadapter MC31x Anschlussadapter MC41x 6 Batterien 1.5V (Typ AA)1x PC-Software TOPVIEW1x USB-Kabel1x Transporttasche1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
