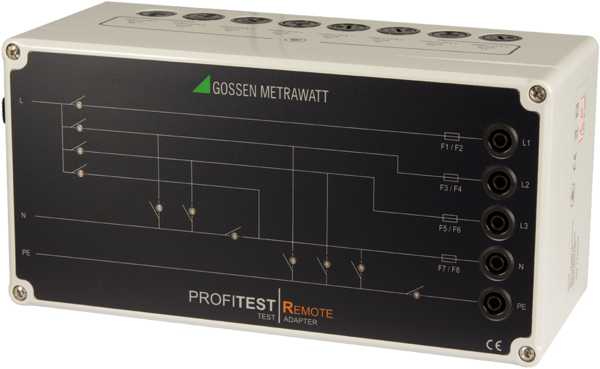

3-phasiger Prüfadapter für die Prüfgeräte PROFITEST MTECH+ IQ. MXTRA IQ und PRIME zum Messen der Schleifen- und Netzimpedanz sowie Isolationswiderstand.
Die flexible Verwendungsmöglichkeit des PROFITEST Remote Adapters mit den Prüfgeräten der GOSSEN METRAWATT ermöglicht den Einsatz in unterschiedlichsten Anwendungsbereichen. Mit dem perfekt auf die Anforderungen zugeschnittenen Zubehör können 1- und 3-phasige Anlagen schnell und ohne lästiges Umstecken der Messleitungen normkonform geprüft werden. Jeder Messkreis ist zum Schutz getrennt abgesichert. Die Spannungsversorgung über die Schnittstelle ermöglicht den netzunabhängigen Einsatz des PROFITEST Remote.
Produkt-Highlights- Verwendung mit PROFITEST MTECH+ IQ. MXTRA IQ und PRIME
- Messung der Schleifen- und Netzimpedanz ZL-PE und ZL-N
- Messung des Isolationswiderstandes RISO mit bis zu 500 V DC
- Kein Umstecken bei der Messung erforderlich
- Kein Vertauschen der Phasen bei der Messung möglich
- Zeitersparnis bei der Prüfung in elektrischen Anlagen
- Anschluss an das Prüfgerät über 3-poligen PRO-SCHUKO Prüfadapter oder über 4 mm Sicherheitsbuchen L. N und PE
- Steuerung des Prüfadapters über das angeschlossene Prüfgerät
- Anschluss an Anlage über 4 mm Sicherheitsbuchsen L1. L2. L3. N und PE
- Datenkommunikation über RS232-Schnittstelle
- Keine Offset-Ermittlung notwendig durch 4-Leitermessung
- Signalisierung der Leitungsverbindung über LED
Ihre Vorteile- Hohe Ausfallsicherheit durch getrennte Absicherung jedes Messkreises
- Netzunabhängiger Einsatz ist möglich. 5V Versorgung über Schnittstelle
- Flexible Anschlussmöglichkeiten durch optionales Zubehör "Connecting Cable" für 16/32 und 63A
- Kein Umstecken bei der Messung erforderlich
- Kein Vertauschen der Phasen bei der Messung möglich
- Zeitersparnis bei der Prüfung in elektrischen Anlagen
Anwendungen
- Messung der Schleifenimpedanz ZL-PE
- Messung der Netzimpedanz ZL-N
- Messung des Isolationswiderstandes RISO mit bis zu 500 V DC
- Mobiler Einsatz mit diversen PROFITEST Modellen
In Verbindung mit den PROFiTEST MXTRA IQ. MTECH+ IQ sowie PROFiTEST PRIME (AC) können im Bereich von 65 bis 500 V Messungen der Schleifen- und Netzimpedanz durchgeführt werden. Des Weiteren kann der Isolationswiderstand mit variabler Nennspannung ohne lästiges Umstecker gemessen werden.
Technische Merkmale
- Messkategorie CAT III 300V
- Messung der Schleifen- und Netzimpedanz ZL-PE und ZL-N
- Messung des Isolationswiderstandes RISO mit bis zu 500 V DC
- Anschluss an das Prüfgerät über 3-poligen PRO-SCHUKO Prüfadapter oder über 4 mm Sicherheitsbuchen L. N und PE
- Steuerung des Prüfadapters über das angeschlossene Prüfgerät
- Anschluss an Anlage über 4 mm Sicherheitsbuchsen L1. L2. L3. N und PE
- Datenkommunikation über Schnittstelle
- Keine Offset-Ermittlung notwendig durch 4-Leitermessung
- Signalisierung der Leitungsverbindung über LED
- Abmessungen (BxHxT) 275 x 105 x 120mm
- Gewicht ca. 1.1 Kg (Prüfadapter ohne Kabel)
Besonderheiten- Kein Umstecken bei der Messung erforderlich
- Kein Vertauschen der Phasen bei der Messung möglich
- Zeitersparnis bei der Prüfung in elektrischen Anlagen
- Anschluss an das Prüfgerät über 3-poligen PRO-SCHUKO Prüfadapter oder über 4 mm Sicherheitsbuchen L. N und PE
- Steuerung des Prüfadapters über das angeschlossene Prüfgerät
- Keine Offset-Ermittlung notwendig durch 4-Leitermessung
- Signalisierung der Leitungsverbindung über LED
Lieferumfang
1x Prüfadapter (M514R)
1x Schnittstellenkabel RS232
1x Bedienungsanleitung
