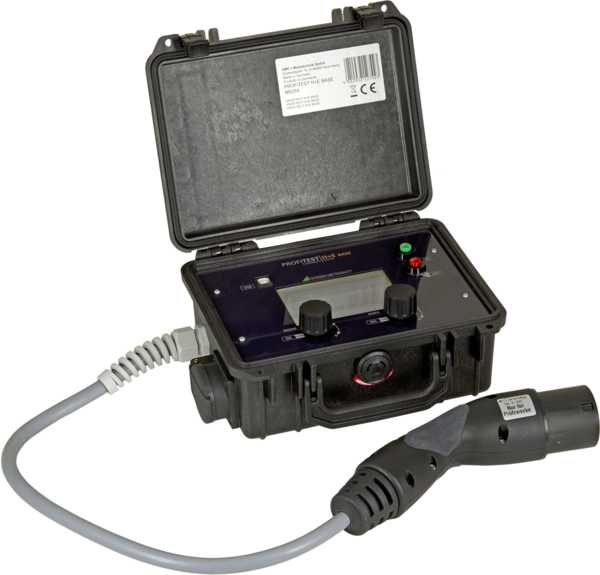

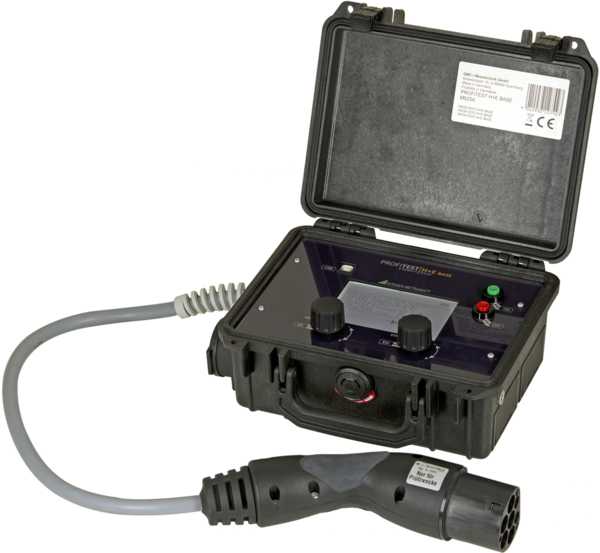

Das Prüfgerät ist für die Überprüfung des Funktionsverhaltens von Ladesäulen mit Anschlussbuchse Typ 2 (Mode 3 Laden) bestimmt.
Hierzu wird das Prüfgerät an die Ladesäule angeschlossen. um die Kommunikation zwischen Ladesäule und Prüfgerät zu protokollieren. Für den Fall. dass der Ladevorgang nicht startet. kann die Fehlerquelle schnell geortet werden. Der PROFITEST H+E BASE eignet sich für den Einsatzbereich in Entwicklung und Service.
Vollständige Diagnose einer E-Ladestation mit nur einem Prüfgerät:- Fahrzeugzustände
- Kabelzustände
- Fehlerzustände
- Auswertung PWM-Signal
- Phasen und Drehfeld
- Batteriezustand
Fehlersimulationen:- Kurzschluss der Diode in der Beschaltung des Fahrzeugs
- Kurzschluss zwischen CP und PE
- Prüfen des RCDs durch Auslösung und Messung der Abschaltzeit
Signalisierung der Zustände durch leicht verständliche Symbole
Einfache Bedienung und Diagnose
Batteriebetriebenes kompaktes Gerät. daher auch für den Außeneinsatz geeignetAnwendungenZustandsvisualisierungenVisualisierbare Fahrzeugzustände (CP)
- Kein Fahrzeug vorhanden
- Fahrzeug vorhanden
- Fahrzeug bereit zum Laden ohne Lüftung
- Fahrzeug bereit zum Laden mit Lüftung
Kabeltyp (PP)- kein Kabel
- 13 A Kabel
- 20 A Kabel
- 32 A Kabel
- 63 A Kabel
Simulierbare Fehler- Kurzschluss Diode
- Kurzschluss CP-PE
- RCD-Auslösung durch I = 30 mA zwischen L1 & PE
Technische Merkmale- Anschlussmöglichkeit für einen Testverbraucher über eine integrierte Schuko-Steckdose (230 V. max. 13 A)
- Kompaktes Koffergehäuse. ideal für Serviceeinsätze
- Großes Display mit zuschaltbarer Hintergrundbeleuchtung
- Sprache der Bedienerführung einstellbar: D. GB. F. E. I. PT
- Spannungsversorgung über zwei 9 V-Blockbatterien / Akkus oder Netzteil
- USB-Datenschnittstelle für Firmwareupdates
Lieferumfang
1x Prüfgerät PROFITEST H+E BASE
2x 9 V Blockbatterien
1x Netzteil 12 V
1x Bedienungsanleitung
